Redondance des UPS : N+1, 2N et pourquoi c'est important
Réponse courte : N+1 signifie un onduleur ou un module de puissance de plus que ce dont la charge a besoin, tous sur une même sortie. 2N signifie deux systèmes d'onduleurs et deux chemins de distribution complets et indépendants, chacun capable de porter toute la charge. Pour une baie de serveurs à double alimentation, deux onduleurs sur des circuits A et B distincts donnent une redondance à deux onduleurs dans la baie pour environ le prix d'un seul gros onduleur; tout appareil à un seul cordon exige alors un commutateur de transfert en baie, qui ajoute un coût et devient lui-même un point unique de défaillance.
Ce guide explique les configurations de redondance à partir des définitions publiées par Schneider Electric, montre ce que le N+1 coûte en capacité et calcule un exemple réel de baie avec des onduleurs APC vendus ici, en indiquant les prix, les fiches et la panne que chaque conception supporte ou non.
Auteur : l’équipe technique UPSPLUSBATTERY. Sources vérifiées le 25 septembre 2026.
Portée et termes
Cet article porte sur la redondance des onduleurs dans les salles de serveurs, les locaux réseau et les petites salles informatiques, d'une seule baie jusqu'à un châssis modulaire triphasé. La redondance des génératrices, du réseau électrique et de la climatisation n'est pas traitée.
- N : la capacité dont la charge critique a besoin. Une charge de 240 kW exige N = 240 kW d'onduleur.
- N+1 (redondance parallèle) : assez de modules pour porter la charge, plus un, tous raccordés à un bus de sortie commun.
- 2N (système plus système) : deux systèmes d'onduleurs complets, chacun dimensionné pour toute la charge, qui alimentent des chemins de distribution séparés. C'est une conception à l'échelle du bâtiment, pas seulement deux appareils.
- Deux onduleurs (A/B) dans la baie : la version pour petit site : deux onduleurs, chacun capable de porter la baie, un par cordon des équipements à double alimentation.
- Double alimentation : un équipement muni de deux blocs d'alimentation et de deux cordons. Vérifiez que chaque bloc peut alimenter l'appareil seul (souvent indiqué 1+1).
- VA et W : un onduleur porte deux valeurs nominales. Dimensionnez selon les watts (W), la puissance réelle consommée; la valeur en VA est toujours égale ou supérieure.
Les cinq configurations et ce que chacune protège
Le livre blanc 75 de Schneider Electric classe les cinq conceptions d'onduleurs courantes sur une échelle de disponibilité de 1 à 5 et les associe aux niveaux (tiers) des centres de données. Le tableau 1 le résume. La colonne des coûts donne le coût de construction complet d'une installation par baie selon le livre blanc (génératrices, appareillage, climatisation, extinction, espace et onduleurs), en dollars américains à l'époque de la révision 3. Ce n'est ni un prix d'onduleur ni un prix actuel.
| Configuration | Échelle de disponibilité | Niveau | Construction de l'installation par baie ($ US, rév. 3) |
|---|---|---|---|
| Capacité (N) | 1, la plus basse | Tier I | 13 500 à 18 000 |
| Redondance isolée | 2 | Tier II (une cellule pour les deux lignes) | 18 000 à 24 000 (une cellule pour les deux lignes) |
| Redondance parallèle (N+1) | 3 | ||
| Redondance distribuée | 4 | Tier III | 24 000 à 30 000 |
| Système plus système (2N, 2N+1) | 5, la plus haute | Tier IV | 36 000 à 42 000 |
Pour une installation complète, le système plus système coûtait donc, selon le livre blanc, environ 2,3 à 2,7 fois une conception de capacité seule (36 000 / 13 500 = 2,67 au bas de la fourchette, 42 000 / 18 000 = 2,33 au haut). Deux mises en garde. Les niveaux appartiennent à l'Uptime Institute, qui les définit par la redondance des composants de capacité et des chemins de distribution de toute l'installation, et non par l'onduleur seul. Et le livre blanc 75 prévient qu'un système à redondance isolée est parfois appelé N+1, mais qu'il diffère considérablement d'un système à redondance parallèle : demandez lequel une soumission désigne. L'édition actuelle du livre blanc chez Schneider est la version 4; les chiffres ci-dessus viennent de la révision 3.
Ce que le N+1 coûte en capacité
En N+1, chaque module porte une partie de la charge, et aucun ne fonctionne près de sa valeur nominale. Le livre blanc 75 illustre l'effet pour une charge de 240 kW (tableau 2) : des modules plus nombreux et plus petits laissent moins de capacité inutilisée, mais ajoutent des pièces susceptibles de tomber en panne, et le livre blanc note qu'un module peu chargé est habituellement moins efficace.
| Modules en parallèle | Capacité totale | Charge de chaque module |
|---|---|---|
| 2 x 240 kW | 480 kW | 50 % |
| 3 x 120 kW | 360 kW | 66 % |
| 4 x 80 kW | 320 kW | 75 % |
| 5 x 60 kW | 300 kW | 80 % |
Le même livre blanc souligne ce que le N+1 ne règle pas : même avec un module de réserve, le bus de mise en parallèle qui relie les modules demeure un point unique de défaillance. La figure 1 le compare à l'approche à deux chemins.
La redondance à l'échelle de la baie : deux onduleurs et un commutateur de transfert
La plupart des petits sites n'ont pas besoin d'un système d'onduleurs en parallèle. Si les serveurs sont à double alimentation, brancher le cordon A sur un onduleur et le cordon B sur un autre permet à l'un ou l'autre de tomber en panne ou d'être arrêté pour entretien pendant que l'autre porte la baie. Les deux chemins sont indépendants, de l'entrée des onduleurs jusqu'aux équipements, à condition que les onduleurs soient sur des circuits différents; le commutateur de transfert est le seul endroit où ils se rejoignent.
Le point faible, c'est l'équipement à un seul cordon. Le livre blanc 62 de Schneider Electric indique que ces appareils représentent encore environ 10 à 20 % de l'équipement informatique des installations critiques et, selon ses critères de sélection, désigne le commutateur de transfert automatique en baie comme la meilleure solution sous 10 kVA. Les délais concordent : le même livre blanc situe le transfert électromécanique entre 8 et 16 millisecondes et cite la courbe ITIC, selon laquelle l'équipement informatique est conçu pour continuer de fonctionner 20 millisecondes à zéro volt. APC indique un temps de transfert typique de 10 ms pour le commutateur de transfert en baie APC AP4450A (120 V, 15 A, 10 prises NEMA 5-15R) : gardez ce que vous y branchez sous 15 A. Pour les baies à 230 V, l'AP4421A (230 V, 10 A, entrée C14, 12 prises C13) et l'AP4423A (230 V, 16 A, entrée C20, 8 prises C13 et 1 prise C19) remplissent le même rôle. Le livre blanc 62 prévient aussi qu'un commutateur de transfert a ses propres modes de défaillance, dont ses disjoncteurs de sortie : il protège l'appareil à un seul cordon contre la panne d'un onduleur, pas contre sa propre panne.
Exemple calculé : une baie de 1 200 W

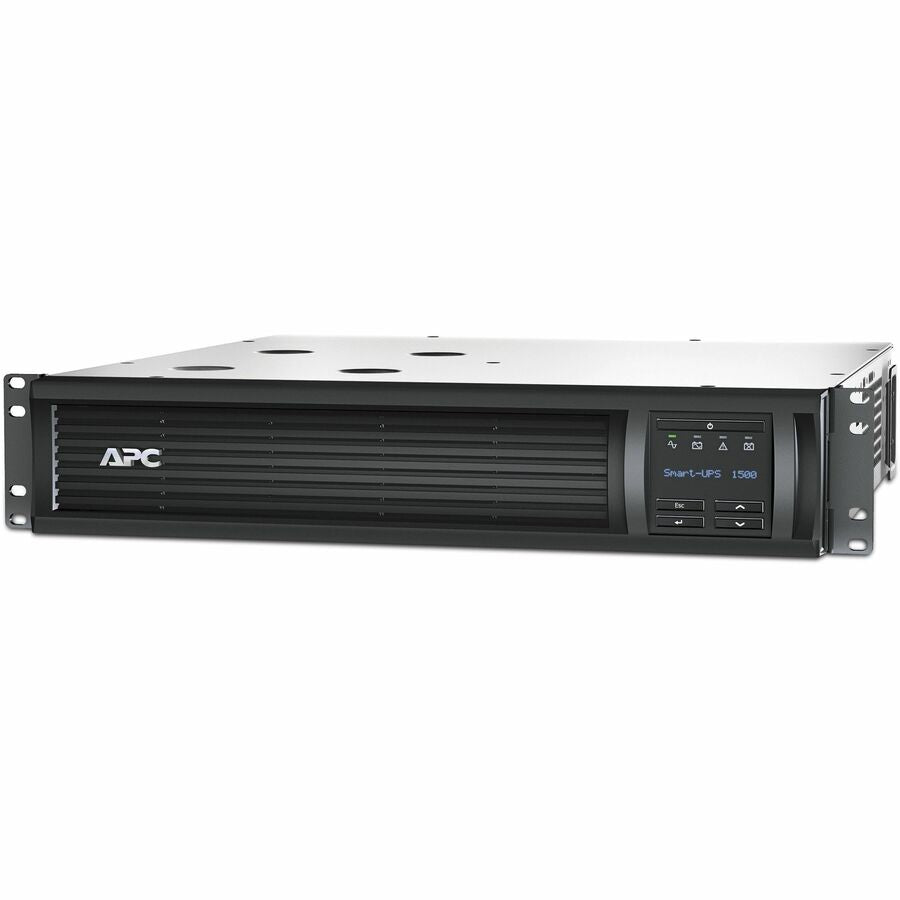

Prenons une baie qui consomme 1 200 W, mesurés à l'afficheur de l'onduleur ou sur une barre d'alimentation à mesure, entièrement à double alimentation sauf un coupe-feu et un commutateur réseau. Deux façons de la protéger avec des onduleurs en ligne APC Smart-UPS pour baie vendus ici :
| Option A : un SRT3000RMXLA | Option B : deux SRT1500RMXLA | |
|---|---|---|
| Puissance nominale | 3 kVA / 2 700 W | 1,5 kVA / 1 350 W chacun |
| Fiche et circuit | NEMA L5-30P : un circuit de 30 A à verrouillage | NEMA 5-15P chacun : deux circuits de 15 A distincts |
| Configuration | N (aucune redondance) | Deux onduleurs (A/B) dans la baie |
| Charge par onduleur, normal | 1 200 / 2 700 = 44 % | environ 600 / 1 350 = 44 %, si les blocs se partagent également la charge (à mesurer) |
| Un onduleur tombe en panne | La charge passe sur le bypass interne de l'appareil, sans protection, ou tombe si le bypass n'est pas disponible | L'autre appareil porte 1 200 / 1 350 = 89 %, toujours sur alimentation protégée |
| Autonomie affichée à pleine charge | voir le calculateur d'autonomie | 5 minutes par appareil, donc quelques minutes à 89 % sur un seul |
| Prix des onduleurs | branchés sur l'onduleur | ajouter un commutateur de transfert AP4450A en baie |
L'option B ajoute un deuxième appareil et, pour les équipements à un seul cordon, un commutateur de transfert en baie; vérifiez les prix actuels sur les fiches produits. Cela permet aux serveurs à double alimentation de rester sur une alimentation conditionnée par un onduleur pendant la panne ou l'entretien d'un onduleur. Quatre conditions la rendent réelle : placer les deux onduleurs sur des circuits différents, idéalement issus de panneaux différents; vérifier que chaque bloc d'alimentation des serveurs peut alimenter l'appareil seul, puisque certains fonctionnent en mode actif et secours plutôt qu'en partage; dimensionner pour l'état de secours, pas pour l'état normal (89 % laisse peu de marge, et selon la pratique terrain, les concepteurs visent souvent environ 80 % par appareil dans cet état); et vérifier l'autonomie d'un seul onduleur portant toute la charge avec le calculateur d'autonomie, en ajoutant des blocs de batteries externes si quelques minutes ne suffisent pas. Les valeurs nominales, les fiches et les autonomies proviennent des fiches produits du SRT1500RMXLA et du SRT3000RMXLA; les deux sont des onduleurs en ligne à double conversion, et si vous hésitez encore sur la topologie, consultez notre comparaison entre onduleur interactif et onduleur en ligne. Toute la gamme se trouve dans la collection APC Smart-UPS SRT. Munissez chaque onduleur d'une carte réseau et d'un logiciel d'arrêt, pour que les serveurs s'arrêtent proprement même si les deux chemins tombent.
Le N+1 modulaire dans un seul châssis
Au-delà de quelques kilowatts, les onduleurs modulaires placent le N+1 dans un seul châssis : les modules de puissance se partagent la charge, et on installe un module de plus que nécessaire. L'onduleur modulaire triphasé APC Symmetra PX de 40 kW fonctionne ainsi. Sur l'ancien Symmetra LX monophasé, un module de puissance défaillant peut être remplacé pendant que les autres portent la charge; UPSPLUSBATTERY tient un module de puissance SYPM4KP reconditionné de 4 kVA (3,2 kW), qui n'est ni neuf ni fourni par Schneider Electric; suivez la procédure de remplacement de module de Schneider pour votre châssis. Le tableau 2 s'applique au dimensionnement : avec quatre modules installés pour une charge égale à la capacité de trois, chacun fonctionne à 75 % de sa valeur nominale. Gardez en tête la mise en garde du livre blanc 75 : le châssis, le fond de panier, le bypass et la sortie sont partagés, et le N+1 modulaire protège contre la panne d'un module, pas contre celle du châssis.
C'est à l'entretien que la redondance rapporte
Le livre blanc 75 note que dans un système de capacité seule (N), la charge est exposée à une alimentation non protégée pendant l'entretien du système, habituellement au moins une fois par année pendant 2 à 4 heures. Avec deux onduleurs dans la baie, on peut retirer un appareil pour le remplacer, réparer son électronique ou mettre à jour son micrologiciel pendant que l'autre porte la baie. Avec un seul onduleur, ces travaux se font sur un bypass de maintenance externe, s'il y en a un, avec la charge sur le réseau brut pendant toute la durée; notre partenaire de service explique ce que cela implique dans son guide sur le mode bypass d'un onduleur et les situations critiques. Planifiez le changement des batteries appareil par appareil : chaque SRT1500 prend son propre bloc, par exemple ce bloc de batteries compatible pour le SRT1500XLA (fabriqué par un tiers, pas par APC; confirmez la compatibilité avec le modèle pour baie). Pour les sites à plusieurs appareils, le service d'entretien préventif d'onduleurs de notre partenaire de service planifie les travaux un chemin à la fois.
Liste de décision
- Mesurez la charge en watts, à l'afficheur de l'onduleur ou sur une barre d'alimentation à mesure, et non la somme des plaques signalétiques.
- Comptez les appareils à un seul cordon. S'il y en a, prévoyez un commutateur de transfert en baie et acceptez qu'il soit leur point unique de défaillance.
- Choisissez la panne à laquelle vous devez survivre : un module (N+1), un onduleur (deux onduleurs dans la baie) ou un chemin complet avec ses panneaux (conception 2N du bâtiment).
- Dimensionnez chaque appareil pour porter seul toute la charge, et vérifiez l'autonomie dans cet état.
- Raccordez : cordon A de chaque équipement à double alimentation sur l'onduleur A, cordon B sur l'onduleur B, entrée A du commutateur de transfert sur l'onduleur A et entrée B sur l'onduleur B, chaque onduleur sur son propre circuit. Identifiez les deux extrémités.
- Faites l'essai : arrêtez un onduleur pendant une fenêtre d'entretien et confirmez que rien ne tombe, puis recommencez avec l'autre.
Sources
- Schneider Electric, livre blanc 75, comparaison des configurations de systèmes d'onduleurs, K. McCarthy et V. Avelar (édition actuelle V4; chiffres tirés de la rév. 3; document en anglais). Tableau 1, charge des modules, rendement, bus de mise en parallèle, redondance isolée et N+1, exposition des systèmes N pendant l'entretien.
- Schneider Electric, livre blanc 62 sur l'alimentation des équipements à un seul cordon dans un environnement à deux chemins, rév. 1, V. Avelar (document en anglais). Part des équipements à un seul cordon, commutateur en baie sous 10 kVA, transfert de 8 à 16 ms, courbe ITIC de 20 ms, modes de défaillance des commutateurs.
- Uptime Institute, système de classification par niveaux. Définitions des niveaux.
- Schneider Electric, fiche du commutateur de transfert en baie AP4450A. Temps de transfert typique de 10 ms.
- Schneider Electric, fiche du Smart-UPS SRT3000RMXLA. 3 kVA / 2,7 kW, double conversion.
- Fiches produits UPSPLUSBATTERY du SRT1500RMXLA, du SRT3000RMXLA, de l'AP4450A, de l'AP4421A, de l'AP4423A, du Symmetra PX de 40 kW et du SYPM4KP (valeurs nominales, fiches, autonomies et prix affichés le 25 septembre 2026).
- ThreePhaseUPS, livre blanc sur la redondance des onduleurs triphasés : N+1, 2N et redondance distribuée. Pour aller plus loin à l'échelle d'un centre de données.
