Régulateurs de tension et transformateurs

Régulateurs de tension et transformateurs : une alimentation propre et stable devant la charge

Entre le réseau et le matériel exigeant, deux appareils font le ménage électrique. Un transformateur abaisseur convertit le 208 V ou 240 V en 120 V pour qu'une même alimentation serve les deux mondes. Un transformateur d'isolation coupe le lien électrique entre la source et la charge, ce qui supprime le bruit de masse et les chemins de fuite. Un régulateur de tension tient la sortie stable pendant que l'entrée creuse et grimpe. Cette collection porte les trois, plus des combinaisons PDU-transformateur qui distribuent ce qu'elles convertissent.

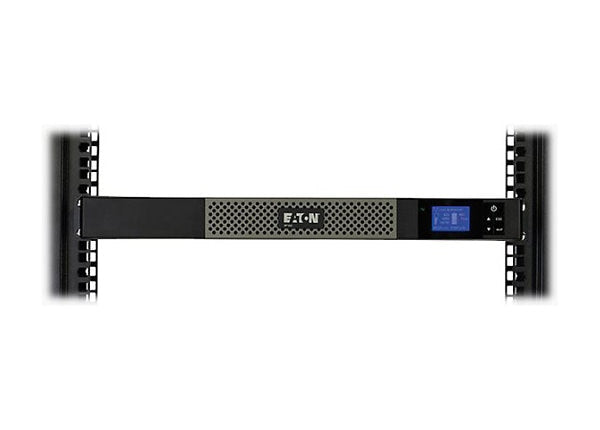

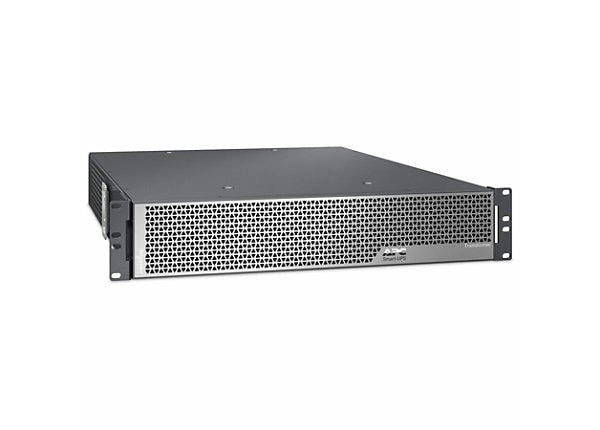

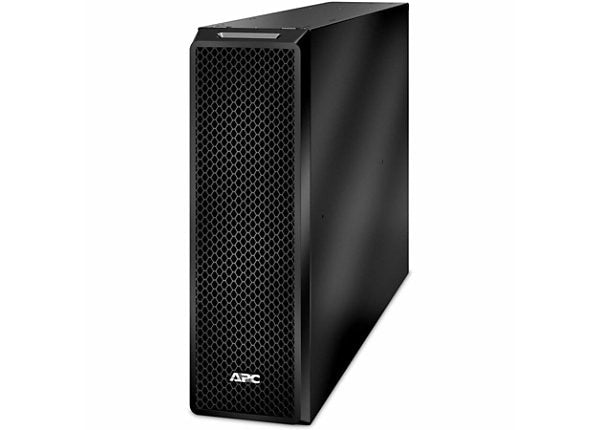

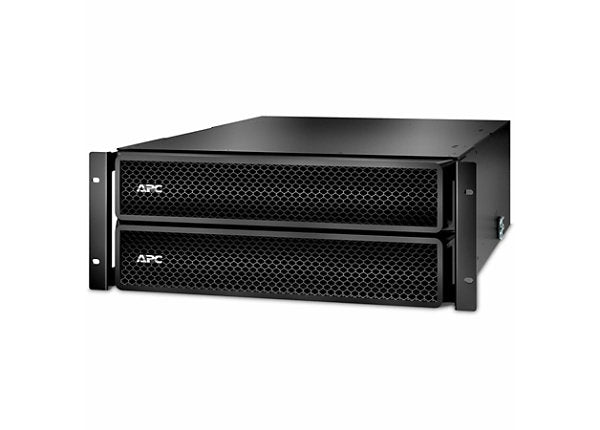

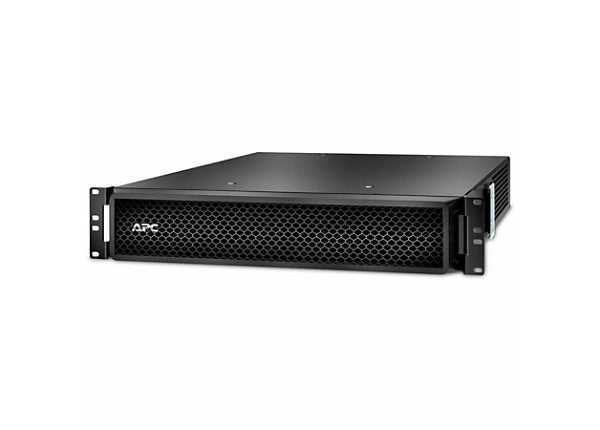

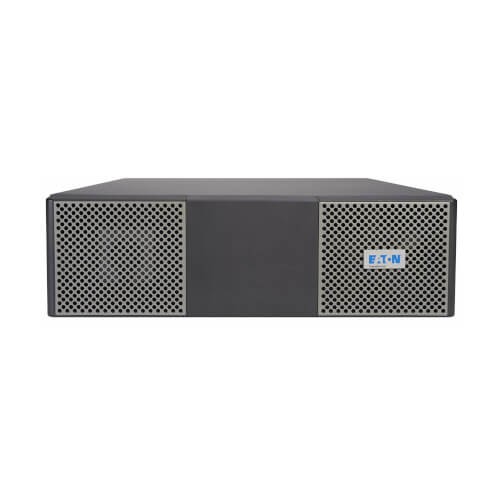

Les gammes ici : transformateurs abaisseurs APC Smart-UPS SRT et Smart-UPS Ultra, le Tripp Lite SU6000XFMR2U, le transformateur Eaton 9PX et les coffrets d'isolation 9355, ainsi que la ligne de régulateurs Xtreme Power TXVR avec les unités PDU-transformateur XPD-IT.

Les modèles en un coup d'œil

Une sélection représentative. La liste complète se trouve dans la grille de produits ci-dessous.

Les puissances sont les chiffres du fabricant tirés de chaque fiche produit. Accordez le kVA à la charge et la tension d'entrée à l'alimentation du bâtiment avant de commander.

Comment choisir

Convertir, isoler ou réguler? Convertir quand la tension est erronée (208/240 V vers 120 V) : un transformateur abaisseur. Isoler quand le bruit ou les boucles de masse posent problème : un transformateur d'isolation. Réguler quand la ligne fluctue sans jamais tomber : un régulateur de tension. Plusieurs appareils ici font deux des trois à la fois.

Dimensionnez en kVA avec de la réserve. Les transformateurs n'aiment pas rouler à leur plafond. Prenez la charge en voltampères, ajoutez 25 pour cent, et choisissez la puissance supérieure.

Décidez où il vit. Les unités en baie 2U et 4U se placent à côté de l'onduleur; les unités tour et coffret vivent au sol; le JX-200 se glisse derrière un onduleur compact. La chaleur suit la puissance : laissez respirer.

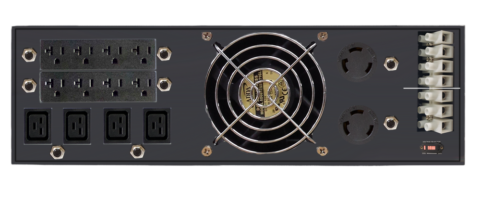

Les PDU-transformateurs économisent une unité. La ligne XPD-IT convertit et distribue dans un même châssis : du 208 V à l'entrée, des prises 120 V isolées à la sortie. Pour les baies qui exigent conversion et nombre de prises, c'est une boîte de moins.

Laissez l'électricien raccorder l'alimentation. Les unités de forte puissance se câblent en dur. Planifiez ensemble le disjoncteur, le calibre des conducteurs et la dérivation.

Pourquoi réguler l'alimentation

• Du 120 V stable pour le matériel sensible alimenté depuis des circuits 208/240 V
• Une isolation qui coupe le bruit et les boucles de masse
• Une régulation qui traverse les creux que l'onduleur aurait autrement pris sur batterie
• Formats baie, tour et PDU combinés
• Expédié du Canada.

Soumissions, configuration et expédition

Envoyez la charge en voltampères, la tension d'entrée et l'allure réelle du problème d'alimentation, et nous apparions l'appareil. Demandez une soumission; les configurations multi-unités et coffrets se soumissionnent ensemble. Expédié du Canada.

Connexes : onduleurs triphasés et PDU de baie.

Questions fréquentes

Transformateur ou régulateur?
Un transformateur change la tension; un régulateur la corrige en continu pendant que l'entrée bouge. Si la tension est stable mais erronée, transformez. Si elle fluctue, régulez.

Un transformateur d'isolation protège-t-il des surtensions?
Il bloque le bruit en mode commun et les transitoires entre le primaire et le secondaire, ce qui aide, mais ce n'est pas un parafoudre; appariez-le avec une protection en amont.

Peut-on faire travailler un transformateur à pleine puissance toute la journée?
Il tournera, mais la chaleur raccourcit sa vie. La règle des 25 pour cent de réserve garde les enroulements au frais.

Pourquoi mettre le transformateur dans la baie?
Des parcours courts et costauds : les unités 2U et 4U livrent le 120 V là où sont les serveurs au lieu de tirer un circuit séparé à travers la salle.

Ces appareils conviennent-ils à toutes les marques d'onduleurs?
Les transformateurs et régulateurs ici alimentent des tensions standard; les familles SRT et 9PX sont profilées pour leurs propres lignes d'onduleurs. Demandez-nous une vérification d'appariement.
