UPS en ligne Xtreme Power

Qu’est-ce qu’un onduleur XPC à double conversion en ligne?

Un onduleur en ligne (double conversion) alimente la charge en permanence par l’onduleur (inverseur) : le courant alternatif du réseau est redressé en continu en courant continu, puis reconverti en courant alternatif propre avant d’atteindre l’équipement. Le temps de transfert est pratiquement nul lors d’un événement électrique, et l’onde sinusoïdale est entièrement régénérée en tout temps. C’est la topologie requise pour l’équipement médical, les PBX VoIP, l’équipement de laboratoire de précision, le contrôle industriel et les centres de données en périphérie où le transfert d’un appareil interactif est inacceptable.

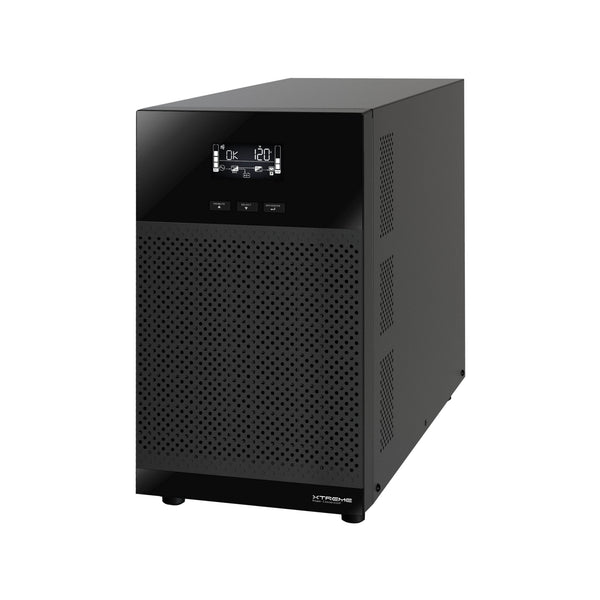

Le catalogue en ligne de XPC est vaste : T91 / T91i en tour de 700 VA à 3 kVA, P91 / P91c / P91g rack/tour de 1 à 3 kVA en versions SLA ou lithium, J90 / J90i 1U au lithium de 1 à 3 kVA, P91 de 5 / 6 / 10 kVA à facteur de puissance unitaire en 208 à 240 V, plus le catalogue modulaire triphasé M90 / X90 / Li90 / E91 jusqu’à 140 kVA. UPSPLUSBATTERY.CA offre la gamme avec les batteries de remplacement XPC et les blocs de batteries externes correspondants. Pour le catalogue XPC complet, consultez Xtreme Power Conversion.

Familles XPC en ligne

Comment choisir

SLA ou lithium

SLA sur les T91, P91, P91g, P91 de 5 à 10 kVA, M90S/C/U, E91 et X90 : coût initial plus bas, durée de vie d’environ 3 à 5 ans. Lithium (LiFePO₄) sur les J90, J90i, P91 Li, P91g Li et Li90; XPC indique jusqu’à 15 ans ou 3 000 à 5 000 cycles pour le lithium, avec un fonctionnement jusqu’à 50 °C. Le lithium est rentable sur les longs déploiements et dans les sites chauds ou difficiles d’accès. Consultez onduleurs XPC au lithium.

Format

1U : J90 / J90i au lithium et P91c. Rack/tour 2U : P91, P91g, P91 Li, P91g Li, P91 de 5 à 10 kVA. Tour seulement : T91 / T91i. Modulaire au sol : M90S, M90C, M90U/LU/-80/-140, Li90, E91, X90.

Tension

120 V monophasé : T91, P91, P91 Li, J90. 208 à 230 V monophasé : T91i, P91g, P91g Li, J90i, P91 de 5 à 10 kVA. 208/120 V triphasé : M90S biphasé, M90C, série M90U, Li90, E91. 480 V triphasé : X90 1S / 2S à entrée par le haut.

Dimensionnement

La série P91 / P91c a un facteur de puissance presque unitaire sur la plupart des références (p. ex. P91-1500 : 1500 VA / 1450 W; P91g-1500 : 1500 VA / 1500 W). P91 de 5 à 10 kVA : facteur de puissance unitaire, soit 5 kVA / 5 kW, 6 kVA / 6 kW, 10 kVA / 10 kW. Série M90U : facteur de puissance unitaire. Additionnez la puissance nominale en watts de toutes les charges, multipliez par une marge de 1,25 et choisissez un onduleur dont la valeur en watts dépasse ce total. Guide de dimensionnement.

Batteries de remplacement et blocs de batteries externes

Les P91 / P91g acceptent les blocs externes P91-BP36, P91-BP36E, P91-BP48 et P91-BP72. Le T91 accepte les T91-BP36A et T91-BP72A. Les P91 de 5 à 10 kVA acceptent les BPXR2U240A ou BPXR3U240A. Les J90-2K / 3K Li acceptent le J90-EBP48 (20 Ah, 48 V c.c., LiFePO₄). Les M90 / X90 utilisent des armoires de batteries externes (M90-BC, X90-BC). Les batteries SLA sont offertes en remplacements compatibles appariés selon la tension, la capacité, les bornes et les connecteurs, avec une garantie UPSPLUSBATTERY de 1 an. Les blocs au lithium proviennent uniquement de XPC. Parcourez les blocs de batteries XPC et les batteries de remplacement pour onduleurs XPC.

Installation et garantie

Les T91-700 / 1000 / 1500 / 2000, P91c et P91-1000 / 1500 se branchent directement. Les T91-3000, P91-3000, P91g 3000 et J90-3K utilisent généralement une fiche NEMA L5-30P ou 5-20P. Les T91i / P91g utilisent une entrée IEC C20. Les P91 de 5/6 kVA utilisent une fiche L6-30P; le P91 10K se raccorde de façon fixe. Les M90 / X90 / Li90 se raccordent de façon fixe par un électricien agréé, selon la CSA, avec mise en service 5x8 et garantie sur site offertes par XPC. Garantie (États-Unis et Canada) : T91, 3 ans; P91 / P91g, 3 ans en standard, 5 ans en option; P91 Li / P91g Li / J90 / J90i, 6 ans; P91 de 5 à 10 kVA, 3 ans en standard avec option de 5 ans; M90U, 2 ans; Li90, mise en service 5x8 + 2 ans sur site, batterie 5 ans pièces seulement. Coordonnée par notre équipe canadienne. Expédié du Canada.

FAQ

Pourquoi payer pour la double conversion en ligne?

Un temps de transfert nul et une onde sinusoïdale entièrement régénérée, régulée malgré le bruit et les harmoniques du réseau. C’est requis pour le médical, la VoIP, le laboratoire de précision, le contrôle industriel et le calcul dense en périphérie. Comparaison des topologies.

P91 ou P91 Li à 1,5 kVA?

Même topologie à double conversion en ligne et mêmes valeurs. P91 SLA : garantie standard de 3 ans sur la batterie et de 3 ans sur l’électronique. P91 Li : LiFePO₄, batterie prévue pour 15 ans, garantie de 6 ans (États-Unis et Canada). Pour les longs déploiements ou une ambiance chaude, le P91 Li revient généralement moins cher au total. Onduleurs XPC au lithium.

J90 ou P91 Li?

Les deux sont en ligne au lithium. Le J90 fait 1U avec des prises commutées qui permettent la mise en marche et l’arrêt à distance de chaque prise. Le P91 Li fait 2U, avec un châssis plus long et une batterie plus facile à remplacer. Choisissez selon l’espace en baie et le besoin de contrôle des prises.

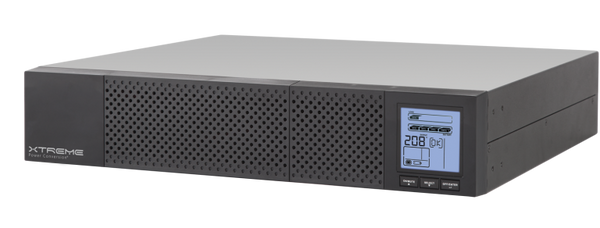

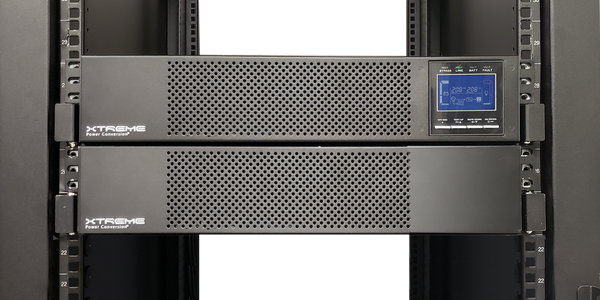

Fiche des P91 5K / 6K / 10K?

Les modèles de 5 et 6 kVA sont livrés avec une fiche NEMA L6-30P. Le modèle de 10 kVA se raccorde seulement de façon fixe. Tension d’entrée et de sortie sélectionnable : 208/220/230/240. Tous à facteur de puissance unitaire : 6 kVA = 6 kW.

XPC en triphasé?

M90C de 5 à 24 kVA en 208/120 V; M90U de 15 à 60 kVA à facteur de puissance unitaire; M90U-80 de 80 kVA; M90U-140 de 140 kVA; Li90 de 10/20/30 kVA au lithium; X90 de 50 à 140 kVA en 480 V. Modules de puissance et de batteries remplaçables à chaud sur les M90 et X90 pour augmenter la capacité en service. Tous exigent une mise en service par un technicien qualifié désigné par XPC.

Gestion réseau?

Carte interne SNMP-2PV3 sur les T91, P91, P91g, J90, J90i, TX91, M90 et X90. Carte MODBUS-IN en option pour l’industriel ou la GTB. Carte RELAY-MINI pour l’intégration par contacts secs. Capteur environnemental SNMP-EMPV2.

Garantie au Canada?

Oui : les conditions de garantie de la série en ligne XPC couvrent explicitement les États-Unis et le Canada. Coordonnée par notre équipe canadienne. Expédié du Canada.
