Qu’est-ce qu’un onduleur en ligne à double conversion d’APC?

Un onduleur en ligne (à double conversion) alimente la charge en permanence par l’onduleur de sortie : le courant alternatif du réseau est redressé en continu en courant continu, puis reconverti en courant alternatif propre avant d’atteindre l’équipement. Le temps de transfert est pratiquement nul lors d’une panne et l’onde sinusoïdale de sortie est entièrement régénérée en tout temps. C’est la topologie habituelle pour l’équipement médical, les autocommutateurs VoIP, l’équipement de laboratoire de précision, les commandes industrielles et les centres de données en périphérie lorsque le transfert d’un onduleur interactif est inacceptable.

Le catalogue en ligne d’APC comprend les Smart-UPS SRT (SLA) et Smart-UPS Ultra (SRTL lithium-ion) monophasés pour les locaux informatiques et l’informatique en périphérie, les Easy UPS On-Line SRV, les Symmetra LX (4 à 16 kVA) et Symmetra RM évolutifs, le Symmetra PX triphasé (10 kW à 500 kW) et la série Galaxy V triphasée pour les centres de données et l’industrie. UPSPLUSBATTERY.CA offre la gamme monophasée avec les batteries de remplacement pour Smart-UPS RT d’APC correspondantes. Équivalents interactifs : Onduleurs interactifs d’APC. Catalogue APC complet : Onduleurs APC.

Familles d’onduleurs en ligne d’APC

Pour les besoins en ligne des PME et des entreprises de taille moyenne, la liste courte est le SRT de 1 à 10 kVA ou le Smart-UPS Ultra SRTL. Le SRT de 5 à 10 kVA couvre le palier des racks denses en 208/230 V. Le SRTL ajoute la durée de vie des batteries lithium-ion et un châssis compact de 1U à 4U pour l’arrière-boutique et la périphérie.

Comment choisir

Quand un onduleur en ligne est nécessaire

Lorsque la charge ne tolère pas le transfert d’un onduleur interactif (APC indique de 4 à 6 ms en général sur le Smart-UPS SMT) : diagnostic médical, autocommutateurs VoIP, laboratoire de précision, commandes industrielles, blocs d’alimentation à correction active du facteur de puissance sensibles aux écarts de fréquence. Lorsque l’onde du réseau est particulièrement perturbée (taux de distorsion harmonique élevé, dérives de fréquence fréquentes). Pour une salle de serveurs ou un local réseau typique, un onduleur interactif suffit habituellement et coûte moins cher. Onduleur interactif ou en ligne.

SRT au plomb-acide ou SRTL au lithium

Le SRT utilise des batteries au plomb-acide scellées; APC indique de 3 à 5 ans. Le Smart-UPS Ultra SRTL utilise des batteries lithium-ion; APC indique de 5 à 10 ans et une garantie de 60 mois. Pour les déploiements de longue durée, une température ambiante élevée ou des racks difficiles d’accès, le SRTL réduit le nombre de remplacements de batteries. Smart-UPS ou Smart-UPS RT.

Monophasé ou triphasé

Jusqu’à 10 kVA, le monophasé couvre la plupart des déploiements en rack. Au-delà, le Symmetra LX / RM monophasé monte jusqu’à 16 kVA, et le Symmetra PX modulaire triphasé va de 10 kW à 500 kW pour les rangées de centres de données. La série Galaxy couvre le triphasé de grande puissance, de 10 kVA à 1,5 MW, pour les installations et l’industrie.

Dimensionnement

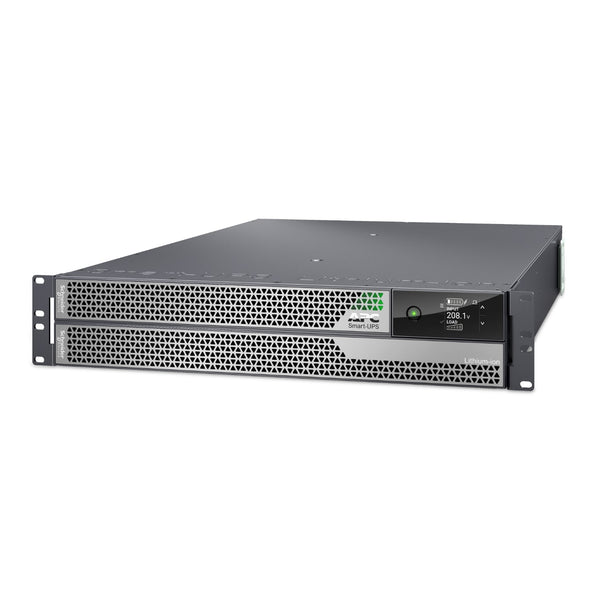

SRT de 1 à 3 kVA : FP habituellement de 0,9 (le SRT3000RMXLI fournit 3000 VA / 2700 W). SRT de 6 à 10 kVA : FP unitaire (le SRT6KXLT fournit 6 kVA / 6 kW). SRTL : FP unitaire ou presque (SRTL5KRM2UT 4900 VA / 4900 W, SRTL3KRM1UC 2880 VA / 2850 W). Additionnez la puissance en watts de toutes les charges, multipliez par 1,25 et choisissez l’onduleur dont la puissance en watts dépasse le total. Guide de dimensionnement.

Caractéristiques de référence

Batteries de remplacement

La gamme SRT utilise les APCRBC140 (5 à 10 kVA, 192 V), APCRBC141 (SRT2200), APCRBC152 (SRT3000) et APCRBC155 (SRT1500). Le SRTL utilise des batteries lithium-ion d’APC, offertes par APC seulement (APCRBC173-LI sur les SRTL de 2,2 et 3 kVA selon les fiches techniques d’APC; SRTL180RM2UBP selon votre modèle). Nous tenons des cartouches SLA de remplacement compatibles appariées selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an sur les cartouches compatibles. Consultez les batteries de remplacement pour Smart-UPS RT d’APC.

Installation et garantie

Les SRT 1500 / 2200 / 3000 se branchent directement (NEMA 5-15P, L5-30P ou IEC C20 selon le modèle). Le SRT de 5 kVA se branche sur une L6-30P; les modèles de 6, 8 et 10 kVA sont câblés en dur par un électricien qualifié, selon la CSA. Le SRTL de 5 kVA accepte le branchement ou le câblage en dur. Le Symmetra LX / RM en tour se branche jusqu’à environ 6 kVA et est câblé en dur au-delà. Les Symmetra PX et Galaxy exigent une mise en service par le service de Schneider Electric; une visite du site est recommandée avant la commande. Garantie (États-Unis et Canada) : SRT, 3 ans sur l’électronique et 2 ans sur la batterie; SRTL, 5 ans sur l’électronique et 5 ans sur la batterie au lithium; Symmetra et Galaxy, contrat de service selon le produit. Coordonné par notre équipe canadienne. Expédiés du Canada : consultez la politique d’expédition pour les tarifs et les délais.

FAQ

SRT ou SRTL : lequel choisir?

Même topologie en ligne à double conversion et valeurs semblables. Le SRT utilise des batteries SLA (APC : batterie de 3 à 5 ans; garantie de 36 mois sur l’onduleur). Le Smart-UPS Ultra SRTL utilise des batteries lithium-ion (APC : batterie de 5 à 10 ans; garantie de 60 mois). Pour les déploiements de 5 ans et plus et une température ambiante élevée, le SRTL réduit le nombre de remplacements de batteries. Lisez Smart-UPS ou Smart-UPS RT.

Que signifie le suffixe des modèles SRT?

RM = montage en rack. XL = accepte des blocs de batteries externes (autonomie prolongée). La dernière lettre indique la tension : A = 120 V, T = 208 V, I = 230 V international. -HW = variante à entrée câblée en dur. -NC = avec carte de gestion réseau. Ainsi, SRT5KRMXLT = Smart-UPS SRT, 5 kVA, montage en rack, autonomie prolongée, 208 V (entrée L6-30P, sorties NEMA).

Symmetra LX ou PX?

Le LX est un onduleur monophasé modulaire de 4 à 16 kVA : installable en rack, évolutif par modules de puissance de 4 kVA, redondance N+1. Le PX est un onduleur triphasé de 10 kW à 500 kW à l’échelle des centres de données : puissance, batteries, intelligence et dérivation sont tous modulaires et remplaçables à chaud. Le LX s’installe dans les racks informatiques; le PX, dans des salles d’onduleurs dédiées.

Batteries externes sur le SRT?

Oui. Le SRT accepte les blocs de batteries externes SRT48BP, SRT72BP ou SRT96BP selon la tension du châssis. Les tableaux d’autonomie d’APC donnent les minutes par bloc.

Gestion réseau?

La Network Management Card 3 avec surveillance environnementale (AP9641) est préinstallée sur les SRT de 5 kVA et plus, selon les fiches techniques d’APC; emplacement SmartSlot en option sur les SRT plus petits. Elle offre SNMP v1/v2c/v3, la gestion Web, Modbus et l’intégration avec VMware, Hyper-V, Linux et les agents d’arrêt Windows.

Durée de vie des batteries?

SLA sur les SRT : de 3 à 5 ans en milieu climatisé, moins si la température ambiante est élevée. Lithium sur les SRTL : APC indique de 5 à 10 ans. Remplacez la batterie rapidement quand PowerChute ou le panneau avant la signale. Quand remplacer la batterie d’un onduleur.

Garantie au Canada?

Oui : les conditions de garantie du fabricant pour les Smart-UPS SRT, Smart-UPS Ultra (SRTL), Symmetra et Galaxy couvrent explicitement les États-Unis et le Canada. Coordonné par notre équipe canadienne. Expédiés du Canada.
