Accessoires de refroidissement et de ventilation

Accessoires de refroidissement et de circulation d'air pour baies et petits centres de données

La chaleur tue lentement le matériel informatique, et la circulation d'air est le moyen de la combattre. Cette collection rassemble le matériel de refroidissement qu'APC et Tripp Lite construisent pour les rangées de baies et les petites salles informatiques : les unités InRow qui s'installent dans la rangée et refroidissent à la source, les condenseurs et pièces à fluide de ces unités, les trousses de confinement qui empêchent l'air chaud et l'air froid de se mélanger, les plateaux de ventilation de toit et les panneaux d'obturation qui ferment les espaces de baie inutilisés.

La collection couvre les unités à eau glacée APC InRow RC, les unités APC InRow RD à air ou à fluide, les groupes InRow DX, les plateaux de ventilation de toit, les modules de contrôle de refroidissement, ainsi que les panneaux d'obturation et accessoires Tripp Lite.

Les pièces en un coup d'œil

Une sélection représentative. La liste complète se trouve dans la grille de produits ci-dessous.

Les unités InRow exigent leur condenseur ou leur boucle d'eau glacée assortis; planifiez le rejet de chaleur avec l'unité, pas après.

Comment choisir

Accordez le type de refroidissement au bâtiment. Les unités InRow RC à eau glacée demandent une boucle d'eau; les InRow RD à air s'apparient à un condenseur extérieur; les modèles à fluide se situent entre les deux. Ce que votre bâtiment possède déjà décide de la famille.

Dimensionnez par charge thermique, en watts. Additionnez la charge informatique de la rangée, puis choisissez une unité avec de la réserve. L'unité DX de 30 kW du tableau couvre une rangée complète; des rangées plus modestes s'en sortent parfois avec la seule bonne discipline de circulation d'air.

Choisissez la largeur. Les unités InRow viennent en 300 mm et 600 mm. Une unité de 300 mm se glisse à la place d'une demi-baie; le 600 mm double la surface de bobine et de ventilateur pour les rangées plus chaudes.

Confinez avant d'ajouter du refroidissement. Les trousses de confinement et les panneaux d'obturation empêchent l'air chaud de recirculer vers les entrées. Ils coûtent une fraction d'une unité de refroidissement et rendent souvent cette unité inutile.

Surveillez la salle, pas la baie. Les modules de contrôle et capteurs de cette collection laissent le refroidissement suivre la charge au lieu de tourner à fond. Un plateau de ventilation ou un panneau d'obturation est le kilowatt le moins cher que vous économiserez.

La charge thermique en chiffres

Presque chaque watt consommé par vos équipements devient de la chaleur dans la pièce. Additionnez la charge en watts, puis convertissez : 1 W = 3,41 BTU/h, et 12 000 BTU/h (une « tonne » de refroidissement) = 3,5 kW. Un onduleur ajoute ses propres pertes : à 95 % d'efficacité, une charge de 3 kW ajoute environ 160 W.

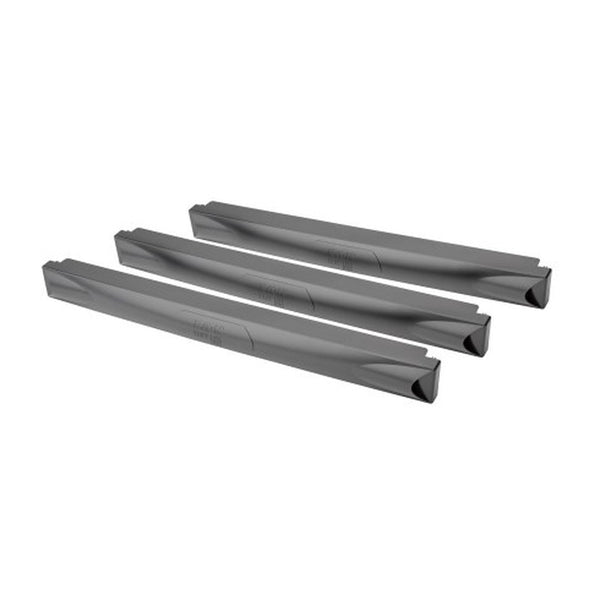

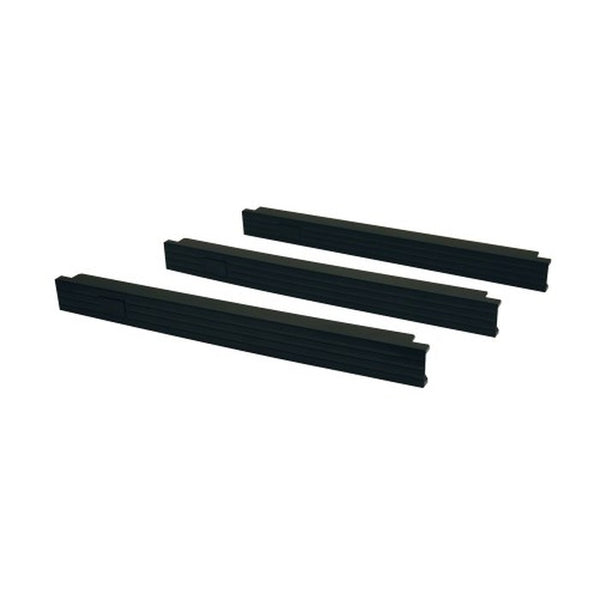

• Circulation d'air en baie : panneaux d'obturation et ventilateurs de toit. Ils séparent l'air chaud et l'air froid dans une baie déjà située dans une pièce climatisée.
• Refroidissement de centre de données : unités InRow et à couplage rapproché pour les rangées de baies, dimensionnées selon la charge thermique de la rangée. Sur soumission.
• Confinement d'allée : ferme l'allée chaude ou froide pour que le refroidissement existant agisse sur les équipements.

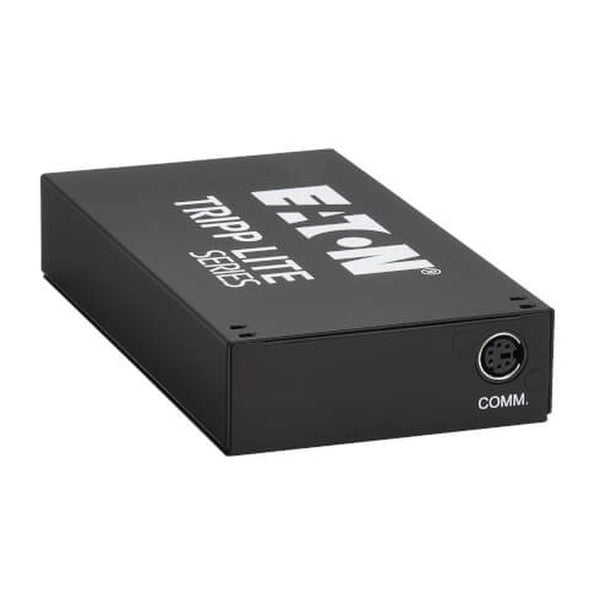

• Gestion du refroidissement : cartes réseau et contrôleurs qui surveillent les unités de refroidissement.

Vous hésitez sur l'échelle qui convient à votre salle? Envoyez-nous la charge en watts et les dimensions de la pièce; nous pouvons vous aider à cibler les options.

Pourquoi gérer la circulation d'air

• Les unités InRow refroidissent à la source au lieu de pousser l'air à travers la salle
• Panneaux d'obturation et confinement coupent la recirculation au prix de la tôle
• Options à condenseur ou à eau glacée selon ce que le bâtiment possède
• Des contrôles qui suivent la charge plutôt qu'un point de consigne fixe
• Expédié du Canada.

Soumissions, configuration et expédition

Le refroidissement est un achat de système : unité, rejet de chaleur, confinement et contrôles ensemble. Demandez une soumission avec la charge thermique de votre rangée en watts et ce que le bâtiment offre comme rejet, et nous confirmons la liste de pièces. Expédié du Canada.

Connexes : PDU de baie et capteurs de surveillance environnementale.

Questions fréquentes

Que veut dire InRow?
L'unité de refroidissement s'installe dans la rangée de baies, entre les baies, et capte l'air chaud à la source au lieu de lutter contre la circulation de toute la salle.

Air, fluide ou eau glacée?
Les unités à air rejettent la chaleur vers un condenseur extérieur; les unités à fluide et à eau glacée la déplacent dans une boucle. Appariez l'unité à ce que le bâtiment exploite déjà.

Les panneaux d'obturation comptent-ils vraiment?
Oui. Chaque U ouvert à l'avant d'une baie est un raccourci où l'air chaud revient aux entrées. Les panneaux ferment le raccourci.

Que signifie MBH sur les condenseurs?
Mille BTU par heure : le débit de rejet de chaleur du condenseur. Appariez-le à l'unité intérieure qu'il dessert.

Une unité peut-elle refroidir deux rangées?
L'aménagement décide. Dans une allée confinée, une unité bien dimensionnée par rangée est la configuration habituelle; nous vérifions le vôtre avec une soumission.

Où se trouve le condenseur?
Loin de l'espace informatique, sur un toit, un mur ou une dalle, avec les longueurs de conduites que permet l'unité intérieure. La fiche du condenseur indique son nombre de ventilateurs et son rejet de chaleur.
