UPS de classe industrielle Eaton

Qu’est-ce qu’un onduleur industriel?

Un onduleur industriel protège les charges dans les milieux où un incident électrique se traduit par une perte de production : salles de commande SCADA, automates programmables (API), systèmes CNC et de commande de mouvement, capteurs et actionneurs de procédés industriels, usines de traitement de l’eau et des eaux usées, commande des transports et équipement de champ pétrolier et gazier. L’onduleur industriel privilégie les options de transformateur d’isolation, une large tolérance de tension d’entrée, les raccordements par bornier câblé en dur, le triphasé et un châssis renforcé pour des conditions ambiantes plus rudes.

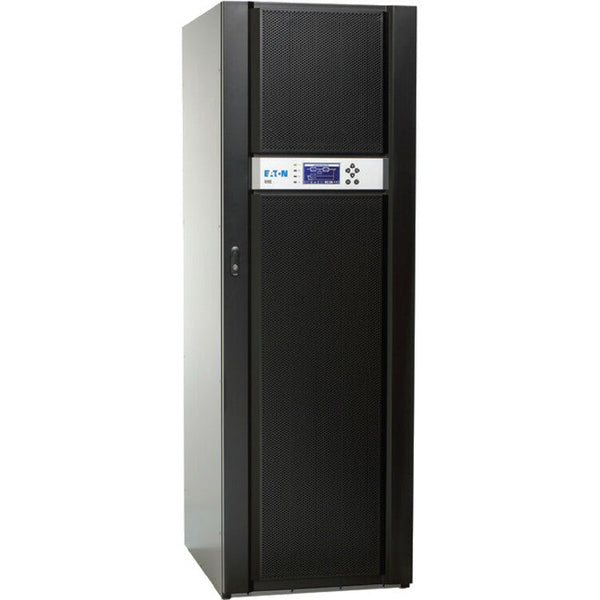

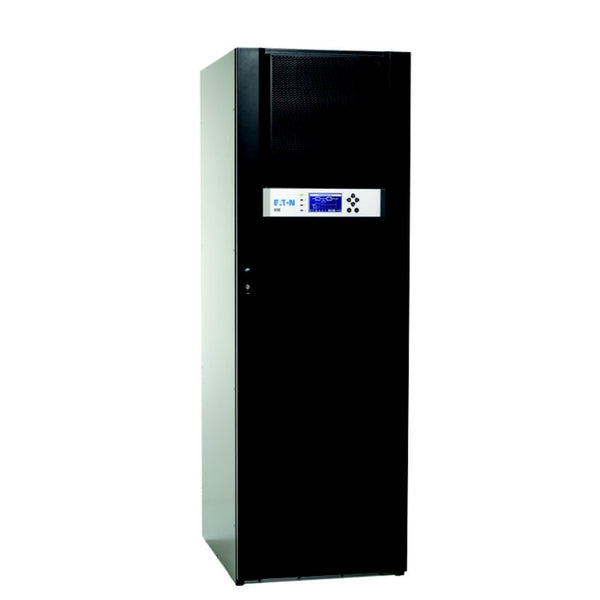

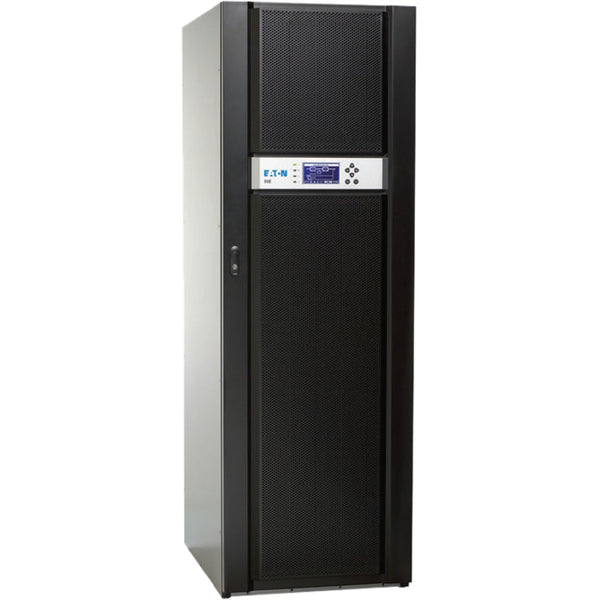

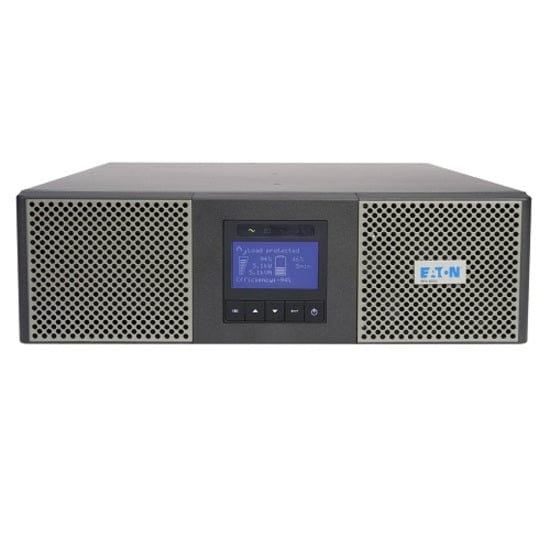

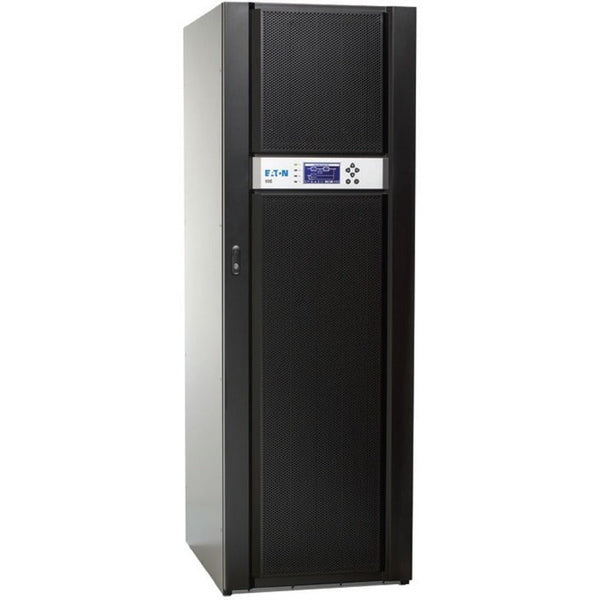

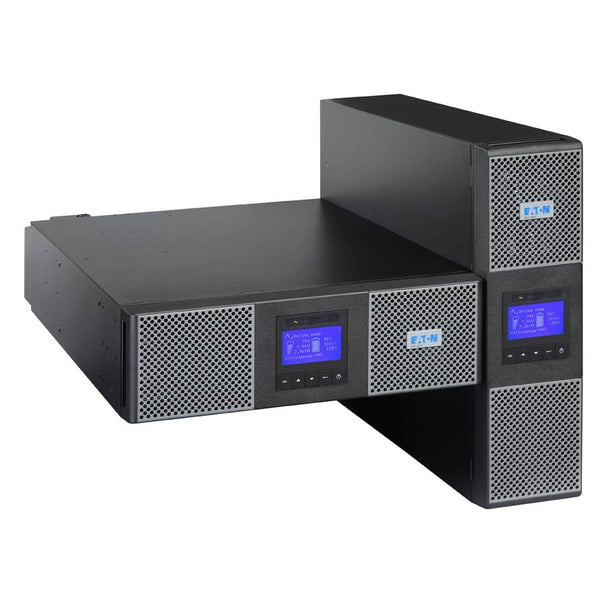

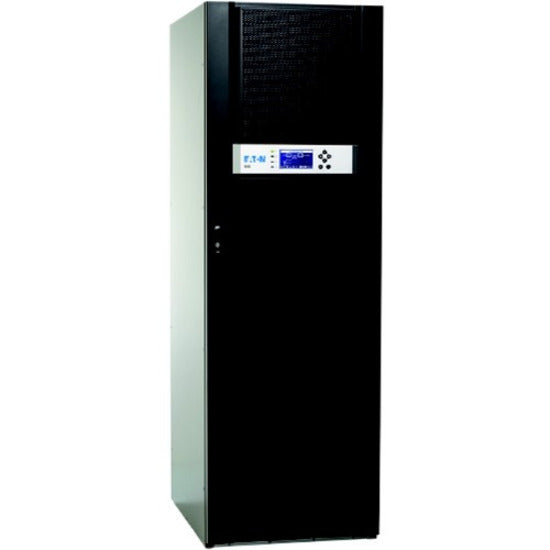

La gamme industrielle d’Eaton compte quatre paliers : les 9PX monophasés de 5 à 22 kVA en 208/230 V et les 9SX de 8 à 11 kVA pour l’équipement de salle de commande et monté sur plateforme; les 93E triphasés de 20 à 60 kVA pour les moyennes entreprises (maintenant abandonnés; Eaton désigne les 9355 et 93PM comme remplaçants); les 93PM modulaires de 30 à 500 kVA pour les centres de données et les grandes installations; et les 9395 / 9395P de 200 kW à 2,25 MW pour les très grands centres de données et l’industrie lourde. UPSPLUSBATTERY.CA tient la gamme monophasée et fait des soumissions pour les gammes triphasées 9355, 93PM et 9395 sur demande. Pour les modèles de salle de serveurs commerciale, voyez les onduleurs Eaton en ligne à double conversion. Tout le catalogue Eaton : onduleurs Eaton.

Familles industrielles Eaton

Pour la plupart des salles de commande et des plateformes de moins de 22 kVA, la réponse est le 9PX. Au-delà, le 93PM monte jusqu’à 500 kVA avec des modules remplaçables à chaud et le 9395 couvre les très grands centres de données; le 93E, qui couvrait de 20 à 60 kVA, est abandonné.

Comment choisir

La double conversion en ligne est obligatoire

Les automates programmables, les entraînements de mouvement et l’instrumentation industriels ne tolèrent généralement pas le transfert de 2 à 4 ms d’un onduleur interactif; même de brèves coupures interrompent les boucles de commande. Toutes les familles ci-dessus sont en ligne à double conversion : temps de transfert nul et onde sinusoïdale entièrement régénérée en tout temps. Comparaison des topologies.

Monophasé ou triphasé

La plupart des équipements de salle de commande et de plateforme fonctionnent en monophasé 208/230 V; le 9PX de 5 à 22 kVA couvre ce palier. Les options triphasées actuelles d’Eaton commencent à 10 kVA avec le 9355. Choisissez le triphasé lorsque l’alimentation en amont est triphasée ou lorsque la charge dépasse environ 22 kVA en monophasé.

Dimensionner pour l’appel de courant industriel

Les charges industrielles (entraînements de moteurs, contacteurs, solénoïdes) ont souvent des appels de courant de 6 à 10 fois le courant nominal. Additionnez la puissance nominale en watts × 1,25 comme marge pour le régime permanent, puis vérifiez la tolérance de surcharge de l’onduleur par rapport à l’appel de courant prévu. Les 9PX, 93PM et 9395 tolèrent des surcharges transitoires plus élevées que les onduleurs de classe TI. Confirmez la gestion de l’appel de courant avec notre équipe.

Autonomie des batteries

La plupart des installations industrielles dimensionnent l’autonomie pour l’arrêt ordonné du procédé commandé, habituellement de 15 à 30 minutes. Le 9PX accepte des modules de batteries externes (9PXEBM240RT, 9PXEBM480T) pour prolonger l’autonomie; les 93PM et 9395 utilisent des armoires de batteries externes configurées à l’installation.

Référence des caractéristiques

Batteries de remplacement

9PX de 5 à 22 kVA : 9PXEBM240RT, 9PXEBM480T et modules de batteries externes 9PXEBM correspondants. 93E et 93PM : armoires de batteries externes dimensionnées à l’installation. 9395 : système de batteries dédié. Des batteries SLA de remplacement compatibles pour les modules 9PX sont en stock, appariées selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an. Parcourez les batteries de remplacement Eaton.

Installation et garantie

9PX de 5 à 6 kVA sur fiche L6-30P, circuit dédié de 30 A à 208/230 V installé par un électricien agréé selon la CSA. 9PX de 8 kVA et plus raccordés en dur seulement. Les 93E, 93PM et 9395 exigent toujours une mise en service par un technicien qualifié désigné par Eaton. Garantie (États-Unis et Canada) : 9PX, 3 ans sur l’électronique + 2 ans sur la batterie; 93E et 93PM, selon les conditions du contrat de service; 9395, couvert par un contrat de service d’entreprise. Coordonnée par notre équipe canadienne. Expédié du Canada.

FAQ

9PX ou triphasé pour 20 kVA?

Le 9PX22K est monophasé 208/230 V : il convient aux sites à distribution monophasée. Pour les sites où l’alimentation en amont est déjà triphasée, voyez les gammes triphasées actuelles d’Eaton, les 9355 et 93PM; le 93E 20K est abandonné. Choisissez selon l’alimentation en amont, et non selon les VA seulement.

93PM : quand le choisir?

Lorsque vous avez besoin d’un système triphasé modulaire de 30 à 500 kVA avec des blocs de puissance et de batteries remplaçables à chaud pour augmenter la capacité ou assurer une redondance N+1. Toujours mis en service par Eaton : demandez une visite de site avant de commander.

9395 : quand le choisir?

Très grands centres de données et grandes installations industrielles ou institutionnelles qui ont besoin de 200 kW à 2,25 MW. Un projet d’infrastructure d’envergure avec mise en service sur place.

Appel de courant?

Les 9PX et 93PM précisent le courant de surcharge maximal et sa durée. Dimensionnez l’onduleur selon le pire transitoire.

Autonomie pour l’arrêt ordonné d’un automate?

De 15 à 30 minutes est courant. Le 9PX accepte les modules externes 9PXEBM.

Gestion réseau?

Carte Network-M2 sur les 9PX et 9SX. SNMP, Modbus TCP, API RESTful : souvent exigés pour l’intégration SCADA ou GTB.

Garantie canadienne?

Oui : la garantie d’usine des familles industrielles Eaton couvre les États-Unis et le Canada. Coordonnée par notre équipe canadienne.
