UPS en ligne Tripp Lite

Qu’est-ce qu’un onduleur en ligne à double conversion Tripp Lite?

Un onduleur en ligne (à double conversion) alimente la charge en permanence par l’onduleur de sortie : le courant alternatif du réseau est redressé en continu en courant continu, puis reconverti en courant alternatif propre avant d’atteindre l’équipement. Le temps de transfert est pratiquement nul lors d’une panne et l’onde sinusoïdale de sortie est entièrement régénérée en tout temps. C’est la topologie habituelle pour l’équipement médical, les autocommutateurs VoIP, l’équipement de laboratoire de précision, les commandes industrielles et les centres de données en périphérie lorsque le transfert d’un onduleur interactif est inacceptable.

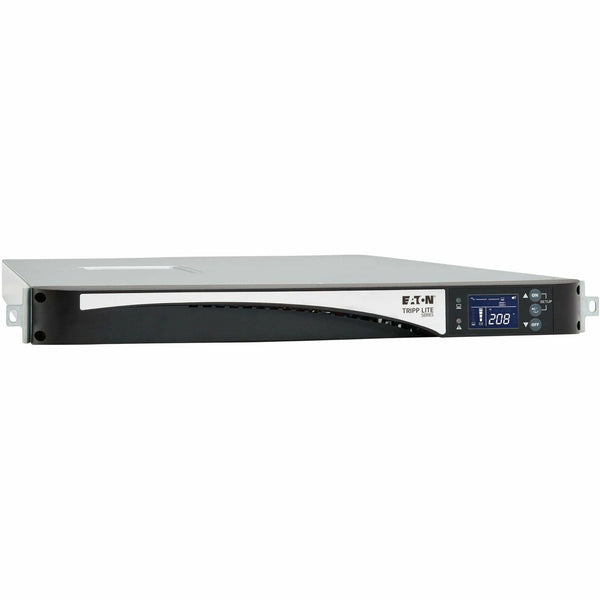

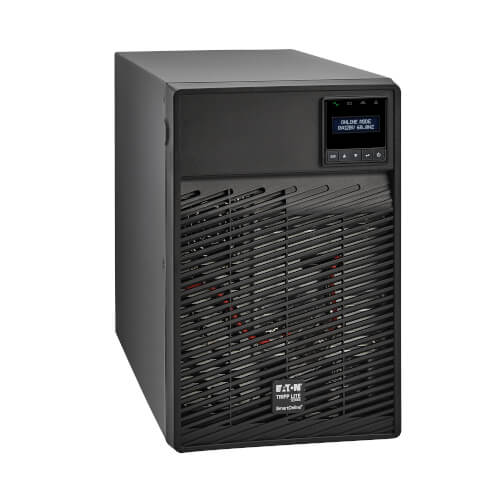

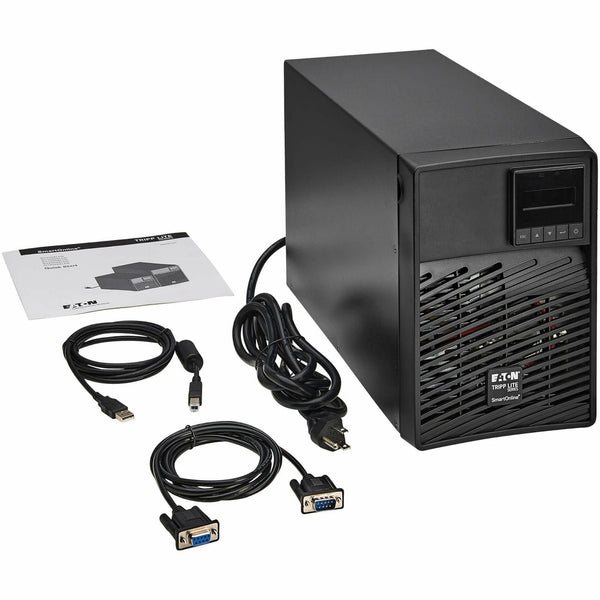

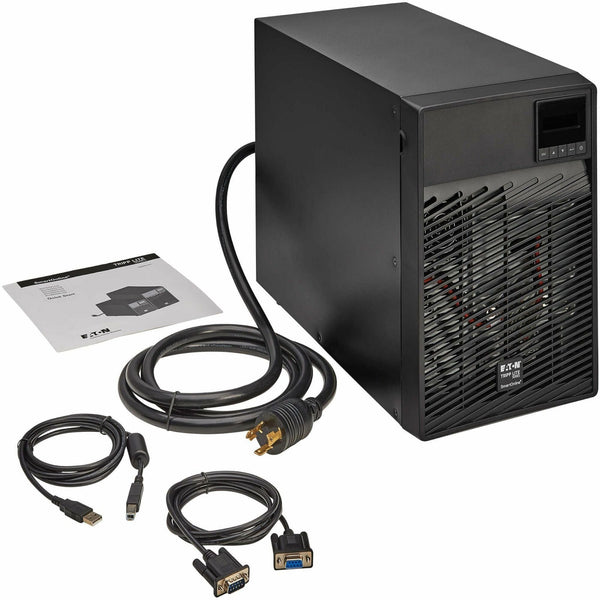

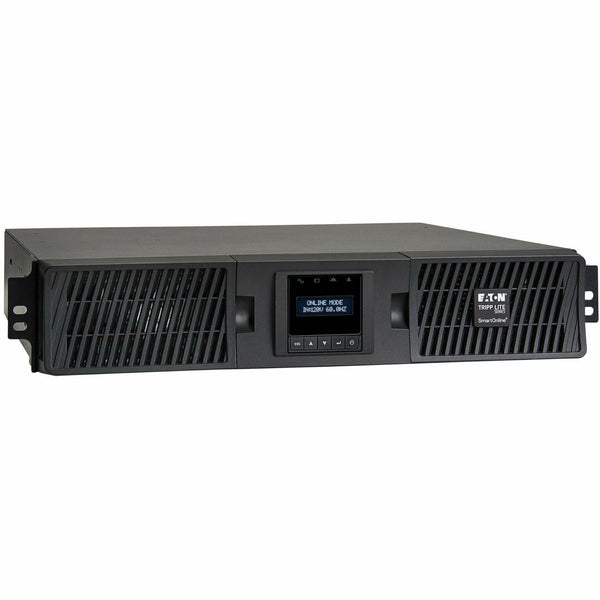

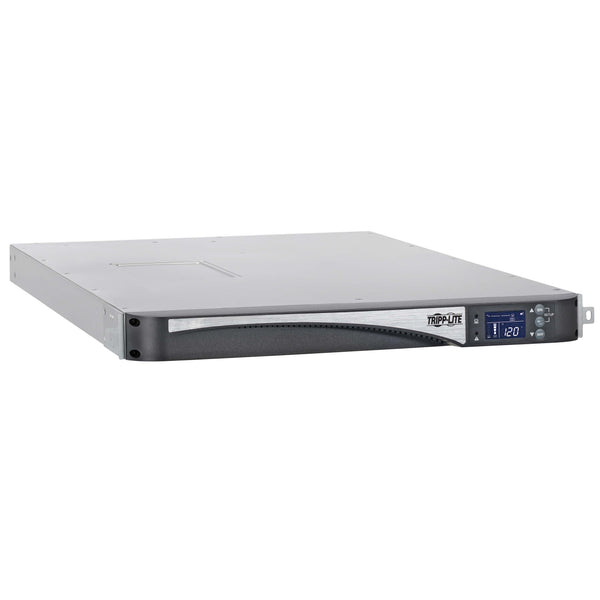

Tripp Lite (qui fait maintenant partie d’Eaton) fabrique deux gammes en ligne : la série SmartOnline SU monophasée de 750 VA à 20 kVA, et la SmartOnline S3M triphasée de 10 à 80 kVA pour les centres de données et les grandes installations. UPSPLUSBATTERY.CA offre la série SU avec les batteries de remplacement Tripp Lite correspondantes. Pour les équivalents interactifs, consultez les onduleurs interactifs Tripp Lite. Catalogue Tripp Lite complet : Onduleurs Tripp Lite.

Familles SmartOnline

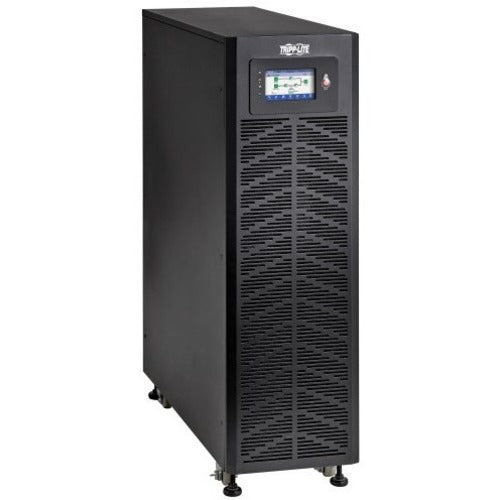

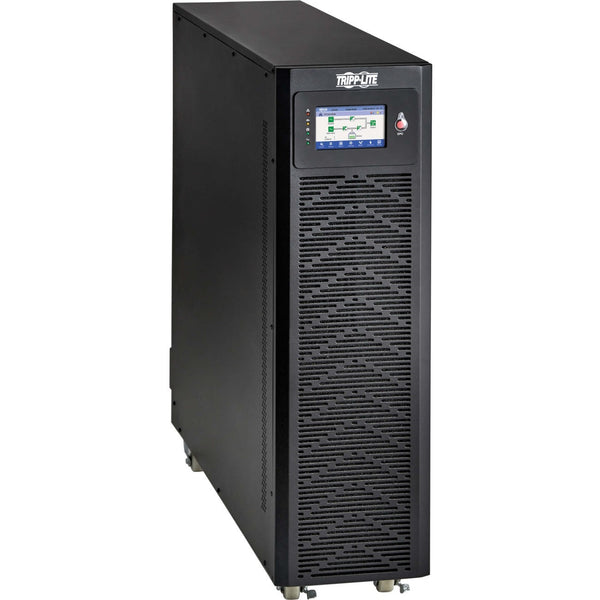

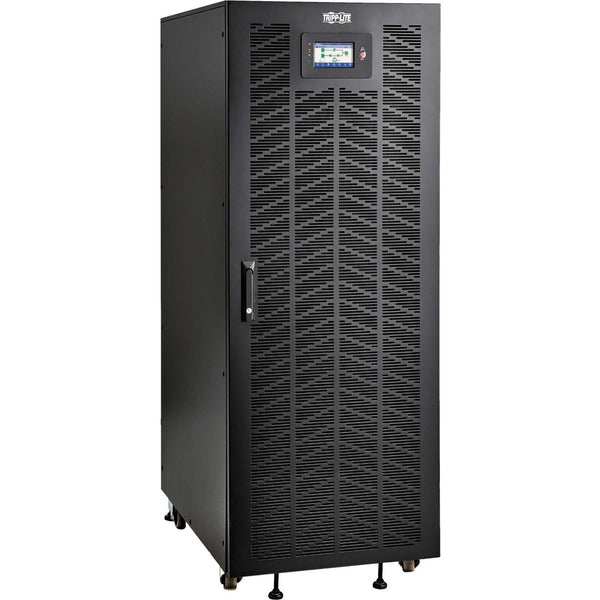

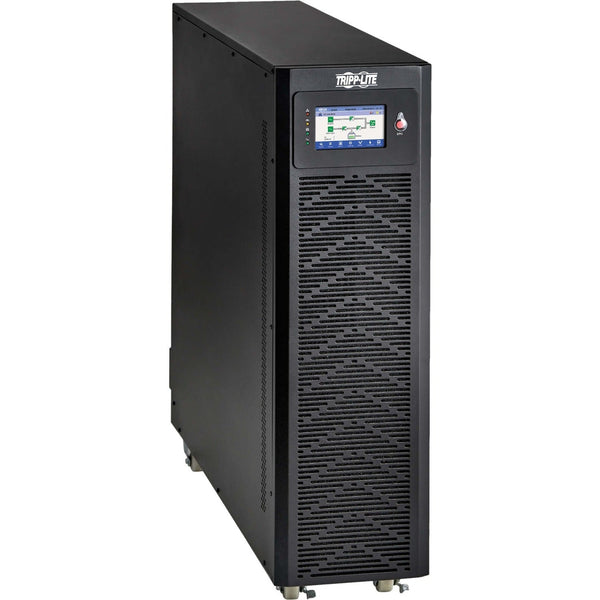

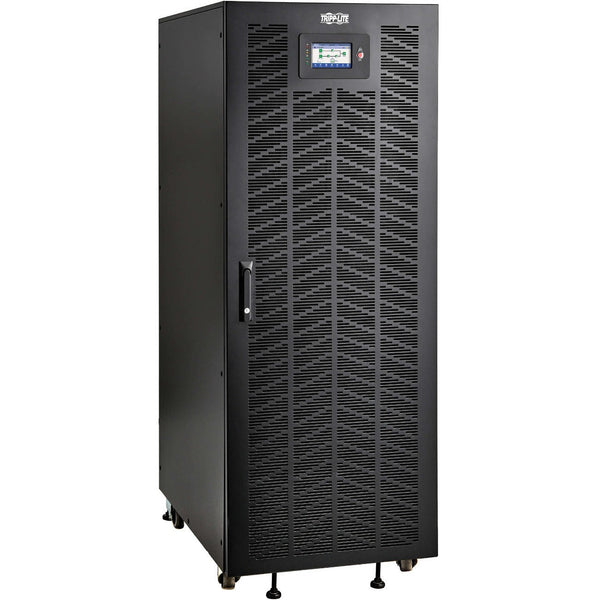

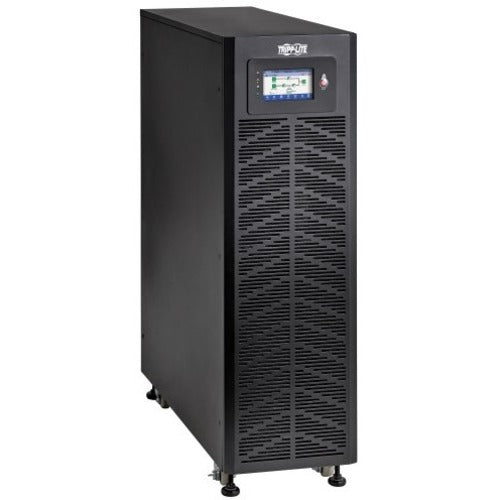

Le S3M triphasé couvre les rangées de centres de données et les grandes installations.

Comment choisir

Quand un onduleur en ligne est nécessaire

Lorsque la charge ne tolère pas le transfert d’un onduleur interactif (1 à 7 ms sur les SmartPro de Tripp Lite, selon les fiches techniques) : diagnostic médical, autocommutateurs VoIP, laboratoire de précision, commandes industrielles, blocs d’alimentation à correction active du facteur de puissance. Lorsque l’onde du réseau est particulièrement perturbée. Onduleur interactif ou en ligne.

Dimensionnement

Le FP de la série SU va de 0,8 à 0,9 selon le modèle : SU750RTXL2U 750 VA / 600 W, SU1500RTXL2UA 1500 VA / 1200 W, SU3000RTXL2U 3000 VA / 2700 W, SU6000RT4UTF 6000 VA / 5400 W, SU10KRT3U 10 kVA / 9 kW. Additionnez la puissance en watts de toutes les charges, multipliez par 1,25 et choisissez l’onduleur dont la puissance en watts dépasse le total. Guide de dimensionnement d’un onduleur.

Monophasé ou triphasé

Jusqu’à 10 kVA, le monophasé couvre la plupart des déploiements en rack. Au-delà, ou si l’alimentation en amont est triphasée, la SmartOnline S3M est le bon palier : blocs de puissance et de batteries modulaires remplaçables à chaud pour augmenter la capacité et la redondance N+1.

Caractéristiques de référence

Toute la série SU est livrée avec le logiciel PowerAlert pour l’arrêt automatique et un emplacement pour carte SNMP pour la surveillance réseau.

Batteries de remplacement

Tripp Lite utilise des numéros de pièce des séries RBC et BP. Selon les fiches techniques de Tripp Lite : RBC92-2U (SU750RTXL2U), RBC94-2U (SU1500RTXL2UA), RBC96-3U (SU3000RTXL3U), RBC5-192 (SU6000RT4UTF); la fiche du SU3000RTXL2U renvoie au guide de sélection RBC et au numéro de pièce indiqué sur l’étiquette de l’appareil. Nous tenons des cartouches compatibles appariées selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an. Consultez les batteries de remplacement Tripp Lite et le guide RBC de Tripp Lite.

Installation et garantie

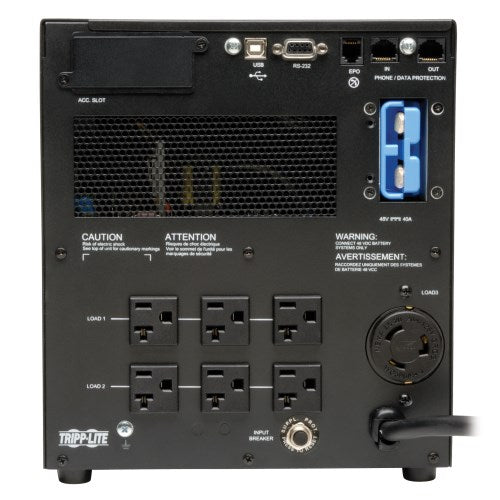

Les SU de 750 / 1500 / 3000 VA se branchent directement (NEMA 5-15P ou L5-30P selon le modèle). SU de 6 kVA et plus : habituellement L6-30P ou câblage en dur par un électricien qualifié, selon la CSA. Le S3M triphasé est toujours câblé en dur, avec mise en service sur place. Garantie : garantie limitée de 2 ans sur les SmartOnline SU (fiches techniques de Tripp Lite). Coordonné par notre équipe canadienne. Expédiés du Canada : consultez la politique d’expédition pour les tarifs et les délais.

FAQ

SmartOnline ou SmartPro?

Le SmartPro est interactif (transfert de 1 à 7 ms selon le modèle, AVR). Le SmartOnline est en ligne à double conversion (transfert nul, sortie entièrement régénérée). Le SmartOnline est requis pour le médical, les autocommutateurs VoIP et les instruments de précision.

Temps de transfert?

Pratiquement nul. La charge est alimentée en permanence par l’onduleur de sortie : aucune commutation quand le réseau tombe.

Blocs de batteries externes?

La série SU accepte les blocs de batteries externes de la série BP sur la plupart des modèles rack/tour (par exemple BP72V15-2U pour le SU3000RTXL2U, selon Tripp Lite). Vérifiez selon le modèle.

Gestion réseau?

Emplacement pour carte SNMP standard sur la série SU. Le logiciel PowerAlert est fourni en standard pour l’arrêt automatique avec Windows, Linux et VMware.

S3M triphasé : quand?

Lorsque l’alimentation en amont est triphasée, lorsque la charge dépasse environ 10 kVA en monophasé ou lorsqu’il faut une redondance modulaire remplaçable à chaud. Mise en service par le service de Tripp Lite / Eaton.

Durée de vie des batteries?

Les batteries au plomb-acide scellées durent habituellement de 3 à 5 ans entre 20 et 25 °C, en milieu climatisé. Au-delà de 25 °C, la durée de vie diminue environ de moitié par tranche de 8 °C. Quand remplacer la batterie d’un onduleur.

Garantie au Canada?

Oui : les conditions de garantie du fabricant Tripp Lite (Eaton) couvrent le Canada. Coordonné par notre équipe canadienne. Expédiés du Canada.
