UPS Xtreme Power 208/230V

Qu’est-ce qu’un onduleur de 208/230 V?

À 208 V ou 230 V, une même charge en watts tire environ la moitié du courant qu’elle tirerait à 120 V. La moitié du courant, c’est le quart des pertes I²R dans le câblage, des disjoncteurs et des conducteurs plus petits, et des prises à verrouillage L6-30 standards sur presque toutes les PDU pour rack. Pour les racks informatiques denses, les installations triphasées et les centres de données en périphérie, le monophasé 208/230 V ou le triphasé 208/120 V est la tension efficace et courante. Ne passez au 120 V que si la charge continue est inférieure à environ 2,4 kW.

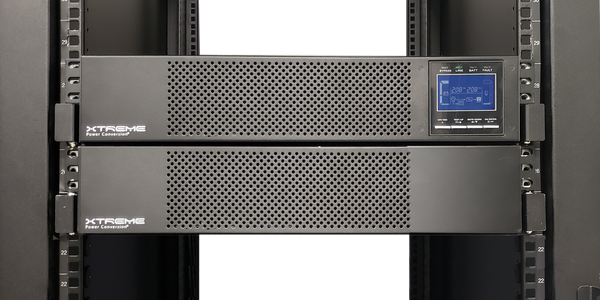

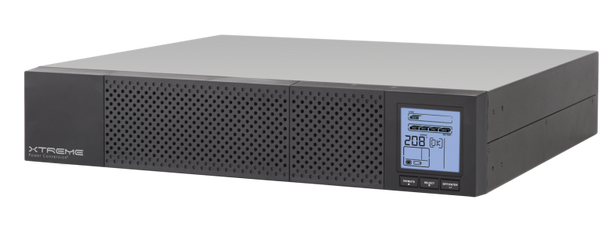

Le catalogue XPC en 208/230 V : P80g interactif à onde sinusoïdale de 3 / 5 kVA, T91i en ligne de 2/3 kVA, P91g et P91g Li en ligne de 1 à 3 kVA (facteur de puissance unitaire), P91 de 5 / 6 / 10 kVA à facteur de puissance unitaire, J90i au lithium 1U, ainsi que les triphasés M90S biphasé, M90C triphasé, M90U / M90LU / M90U-80 / M90U-140, Li90 au lithium triphasé, E91 triphasé et X90 1S / 2S triphasé de 480 V jusqu’à 140 kVA. UPSPLUSBATTERY.CA offre la gamme avec les blocs de batteries XPC correspondants. Pour les modèles de plus faible puissance en 120 V, voir les onduleurs XPC de 120 V. Pour le catalogue XPC complet, voir Xtreme Power Conversion.

Modèles XPC de 208/230 V

Comment choisir

Monophasé ou triphasé en 208 V

La plupart des installations d’onduleurs en rack de moins de 10 kVA fonctionnent en monophasé 208/230 V, sur une fiche L6-30P ou câblées en dur. Le triphasé est nécessaire quand la distribution en amont est triphasée et que vous voulez équilibrer la charge entre les phases, ce qui est courant à partir de 10 kVA dans les centres de données de succursale et les allées de calcul denses.

P91 5K / 6K / 10K

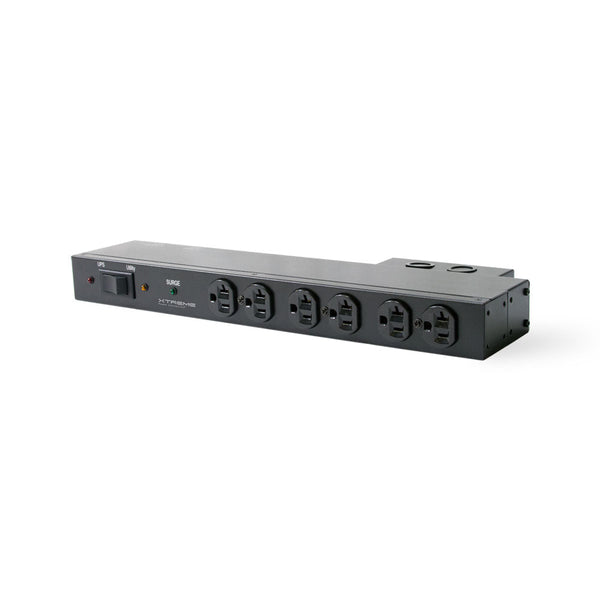

Onduleur en ligne 2U à facteur de puissance unitaire, avec entrée et sortie sélectionnables à 208/220/230/240 V. Les P91-5K et P91-6K sont livrés avec un cordon d’entrée NEMA L6-30P de 6 pieds et se branchent sur un circuit dédié de 30 A en 208 V. Le P91-10K est câblé en dur. Des modules de distribution avec dérivation d’entretien XBDM-P91 en option (avec entrée L6-30P ou bornier) permettent l’entretien sans interrompre la charge.

Le choix triphasé

Le M90S est la famille biphasée 120/208 ou 120/240 V, courante là où la distribution existante est biphasée. Le M90C est triphasé 208/120 V, courant dans les services commerciaux triphasés. Les M90U / M90U-80 / M90U-140 sont des onduleurs en ligne modulaires à facteur de puissance unitaire, pour l’informatique et les installations triphasées de 15 à 140 kVA. Le X90 1S / 2S est un triphasé de 480 V à entrée par le haut, à l’échelle des centres de données, de 50 à 140 kVA. Le Li90 est la variante au lithium du triphasé 208/120 V, de 10 à 30 kVA.

Batteries de remplacement et blocs de batteries externes

P91 de 5 à 10 kVA : blocs de batteries externes BPXR2U240A ou BPXR3U240A. P91g / T91i : série P91-BP. M90 / X90 / Li90 : armoires de batteries correspondantes (M90-BC, X90-BC) avec modules remplaçables à chaud. Cartouches SLA offertes en version compatible, avec garantie UPSPLUSBATTERY de 1 an. Blocs au lithium offerts uniquement par XPC. Parcourez les blocs de batteries XPC.

Installation et garantie

P80g et P91 de 5/6 kVA sur fiche L6-30P, circuit dédié de 30 A en 208/230 V installé par un électricien qualifié selon la CSA. P91-10K, M90, X90, Li90 et E91 : câblage en dur seulement. M90 / X90 / Li90 : mise en service par un technicien XPC qualifié, avec visite du site recommandée avant la commande. Garantie (États-Unis et Canada) selon la série : P80g, T91i et P91g, 3 ans; P91 de 5 à 10 kVA, 3 ans en standard et 5 ans en option; J90i, 6 ans; P91g Li, 6 ans; M90U, 2 ans; Li90, démarrage 5x8 plus 2 ans sur place et 5 ans pièces limitée pour la batterie; X90, démarrage 5x8 plus plans de service sur place. Coordonnée par notre équipe canadienne. Expédiés du Canada : consultez la politique d’expédition pour les tarifs et les délais.

FAQ

Pourquoi passer du 120 V au 208 V?

La moitié du courant de ligne pour la même puissance en watts, des disjoncteurs et des conducteurs plus petits, moins de chute de tension et moins de chaleur dans le rack. Les PDU pour rack standards sont des L6-30 alimentées en 208 V. Pour les racks denses au-delà de 2,4 kW en continu, le 208 V est le choix pratique par défaut.

208 V ou 230 V?

Les P91g et la plupart des séries M90 / X90 acceptent les deux. Le 208 V est la norme pour le monophasé dérivé du triphasé nord-américain. Le 230 V est de type européen. La plupart des sites commerciaux canadiens sont en 208 V. L’onduleur régule sa sortie à l’interne, quelle que soit la tension d’entrée, tant qu’elle reste dans la plage.

L6-30P ou câblage en dur?

La L6-30P se verrouille dans la prise correspondante : l’onduleur peut être déplacé ou sorti pour l’entretien. Les bornes câblées en dur supportent un courant plus élevé, mais exigent un électricien pour tout déplacement ou remplacement. Les P91 de 5 à 6 kVA sont livrés en standard avec une fiche L6-30P; le modèle de 10 kVA est câblé en dur seulement.

Quel est le plus gros onduleur triphasé XPC?

Le X90-2S de 140 kVA en triphasé 480 V. En dessous, le M90U-140 couvre 140 kVA en 208/120 V, le M90U-80 couvre 80 kVA, et le M90U couvre de 15 à 60 kVA dans une seule armoire.

Puis-je alimenter ma PDU pour rack en 208 V?

Oui : c’est l’architecture standard. P91-6K avec sortie L6-30P → PDU L6-30 avec mesure ou commutée → serveurs et commutateurs C13/C19 dans le rack.

Durée de vie et remplacement des batteries?

SLA : de 4 à 5 ans en environnement climatisé. Lithium (P91g Li, J90i, Li90) : jusqu’à 15 ans selon la cote d’XPC. Quand remplacer la batterie d’un onduleur.

Garantie canadienne?

Oui : les conditions de garantie des séries XPC de 208/230 V couvrent explicitement les États-Unis et le Canada. Expédiés du Canada.
