UPS de classe industrielle APC

Qu’est-ce qu’un onduleur industriel?

Un onduleur industriel protège les charges dans les milieux où un incident électrique se traduit par une perte de production : salles de commande SCADA, automates programmables (API), systèmes CNC et de commande de mouvement, capteurs et actionneurs de procédés industriels, usines de traitement de l’eau et des eaux usées, commande des transports et équipement de champ pétrolier et gazier. Par rapport aux onduleurs pour baies TI, l’onduleur industriel privilégie les options de transformateur d’isolation, une large tolérance de tension d’entrée, les raccordements par bornier câblé en dur, le triphasé et un châssis renforcé pour des conditions ambiantes plus rudes.

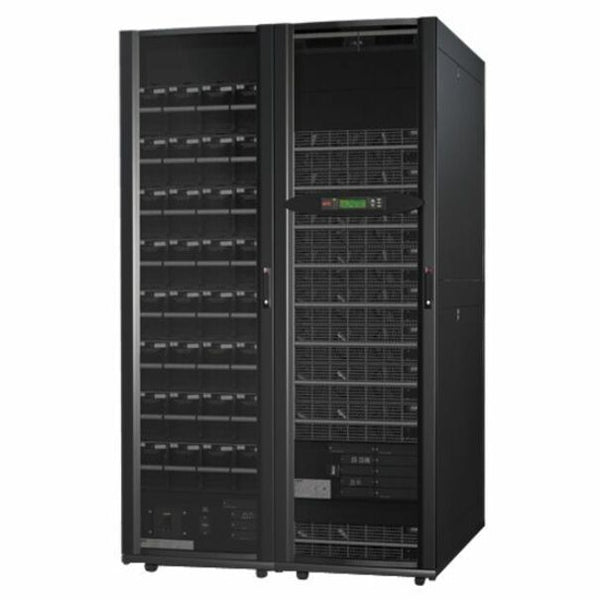

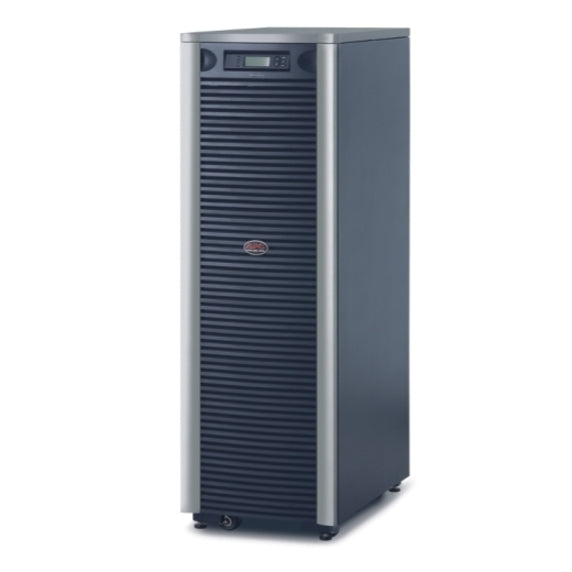

La gamme industrielle d’APC compte trois paliers : les Smart-UPS SRT monophasés de 5 à 10 kVA et les Easy UPS On-Line SRV de 6 à 20 kVA pour l’équipement de salle de commande et monté sur plateforme; le Symmetra LX modulaire pour une redondance extensible montable en baie; et la série triphasée Galaxy V, de 10 kVA à 1,5 MW, pour les installations et les usines de procédés. UPSPLUSBATTERY.CA tient la gamme monophasée et fait des soumissions pour la gamme triphasée Galaxy sur demande. Pour les modèles de salle de serveurs commerciale, voyez les onduleurs APC en ligne à double conversion. Tout le catalogue APC : onduleurs APC.

Familles industrielles APC

Pour la plupart des salles de commande et des plateformes de moins de 10 kVA, la réponse est le SRT ou l’Easy UPS On-Line. Au-delà de 20 kVA en monophasé, ou lorsque l’alimentation en amont est triphasée, le Symmetra et le Galaxy sont le bon palier.

Comment choisir

La double conversion en ligne est obligatoire

Les automates programmables, les entraînements de mouvement et l’instrumentation industriels ne tolèrent généralement pas le transfert de 2 à 4 ms d’un onduleur interactif; même de brèves coupures interrompent les boucles de commande. Les quatre familles ci-dessus sont en ligne à double conversion : temps de transfert nul et onde sinusoïdale entièrement régénérée en tout temps. Comparaison des topologies.

Monophasé ou triphasé

La plupart des équipements de salle de commande et de plateforme fonctionnent en monophasé 208/230 V. Le triphasé est requis lorsque l’alimentation en amont est triphasée ou lorsque la charge dépasse environ 20 kVA. La série Galaxy V couvre le palier triphasé de 10 kVA à 1,5 MW, avec des options de transformateur intégré pour l’abaissement ou l’élévation de tension en milieu industriel.

Dimensionner pour l’appel de courant industriel

Les charges industrielles (entraînements de moteurs, contacteurs, solénoïdes) ont souvent des appels de courant de 6 à 10 fois le courant nominal. Additionnez la puissance nominale en watts × 1,25 comme marge pour le régime permanent, puis vérifiez la tolérance de surcharge de l’onduleur par rapport à l’appel de courant prévu. Le SRT et le Galaxy tolèrent des surcharges transitoires plus élevées que les onduleurs de classe TI. Consultez le guide de dimensionnement des onduleurs et confirmez la gestion de l’appel de courant avec notre équipe.

Autonomie des batteries

La plupart des installations industrielles dimensionnent l’autonomie pour l’arrêt ordonné du procédé commandé, habituellement de 15 à 30 minutes. Le SRT et le Galaxy acceptent des armoires de batteries externes qui prolongent nettement l’autonomie. L’Easy UPS On-Line SRV est offert avec des options de batteries à autonomie prolongée à la commande.

Référence des caractéristiques

Batteries de remplacement

SRT de 5 à 10 kVA : APCRBC140 (192 V, 5 Ah × 32 cellules, 1 à 2 cartouches par onduleur). Easy UPS On-Line SRV : bloc-batterie externe SRV192BP-9A et chaînes d’usine. Symmetra LX : modules de batteries SYBT2 et SYBT5 remplaçables à chaud. Galaxy : armoire de batteries dédiée (chaîne dimensionnée à l’installation). Nous tenons des cartouches SLA de remplacement compatibles pour la série SRT, appariées selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an sur les remplacements compatibles. Parcourez les batteries de remplacement APC Smart-UPS RT.

Installation et garantie

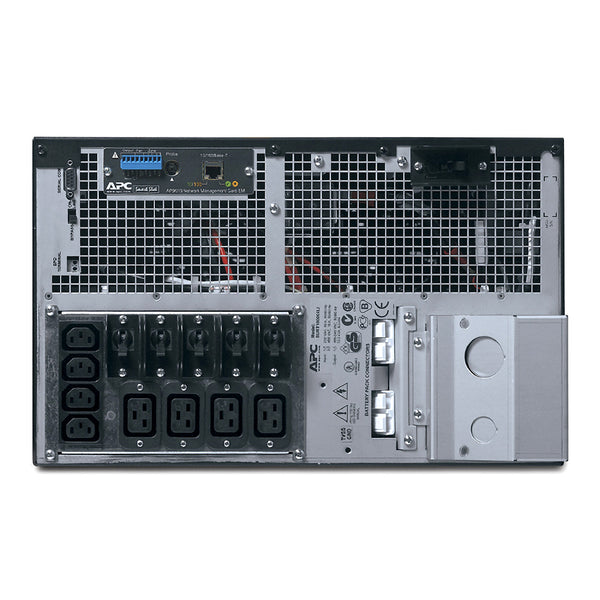

SRT de 5 kVA sur fiche L6-30P; modèles de 6 / 8 / 10 kVA raccordés en dur par un électricien agréé selon la CSA. L’Easy UPS On-Line SRV se raccorde toujours en dur par un électricien agréé. Le Symmetra LX et le Galaxy exigent une mise en service par un technicien qualifié désigné par Schneider; une visite de site est recommandée. Garantie (États-Unis et Canada) : SRT, 3 ans sur l’électronique + 2 ans sur la batterie; SRV, de 2 à 3 ans sur l’électronique + de 1 à 2 ans sur la batterie; Symmetra et Galaxy, selon les conditions du contrat de service. Coordonnée par notre équipe canadienne. Expédié du Canada : consultez la politique d’expédition pour les tarifs et les délais.

FAQ

SRT ou Easy UPS On-Line SRV?

Les deux sont en ligne à double conversion. Le SRT est la gamme APC Smart-UPS SRT établie : intégration PowerChute complète, carte de gestion réseau AP9641 standard à partir de 5 kVA et plus grand choix de prises. L’Easy UPS On-Line SRV est le palier en ligne plus simple : moins d’accessoires, bornier câblé en dur, monophasé 230 V seulement. Pour une salle de commande ou un SCADA avec une intégration PowerChute poussée, choisissez le SRT. Pour un conditionnement en ligne simple, le SRV est l’option la plus simple.

Série Galaxy V : quand la choisir?

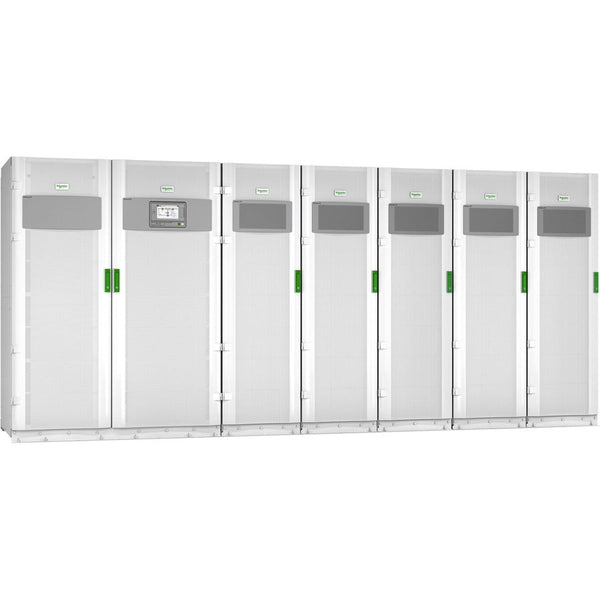

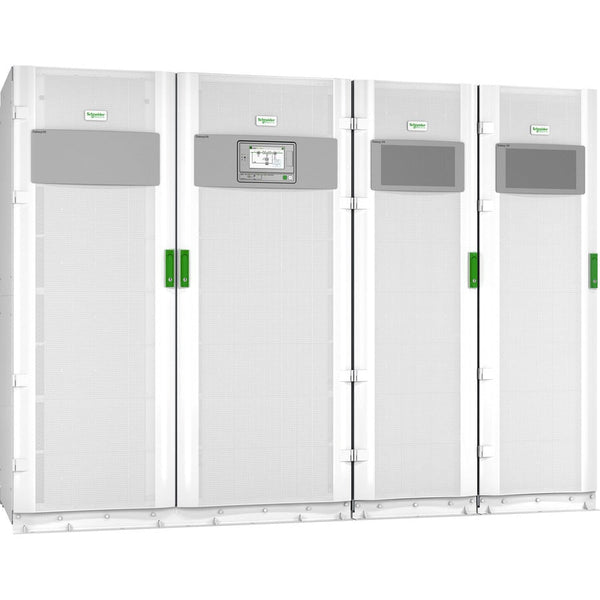

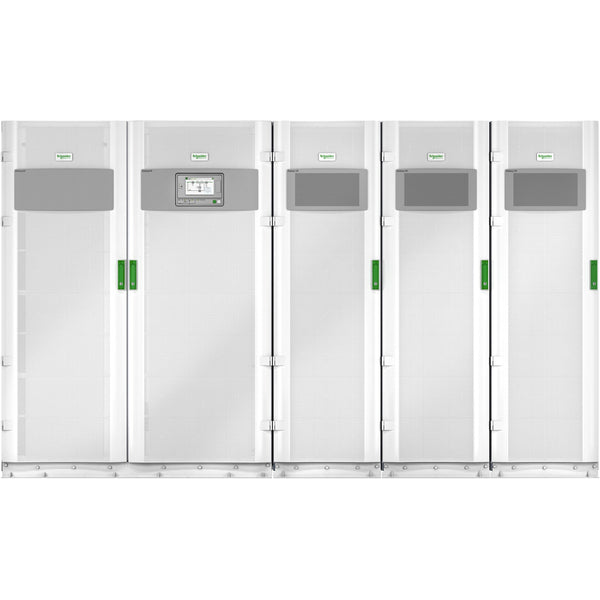

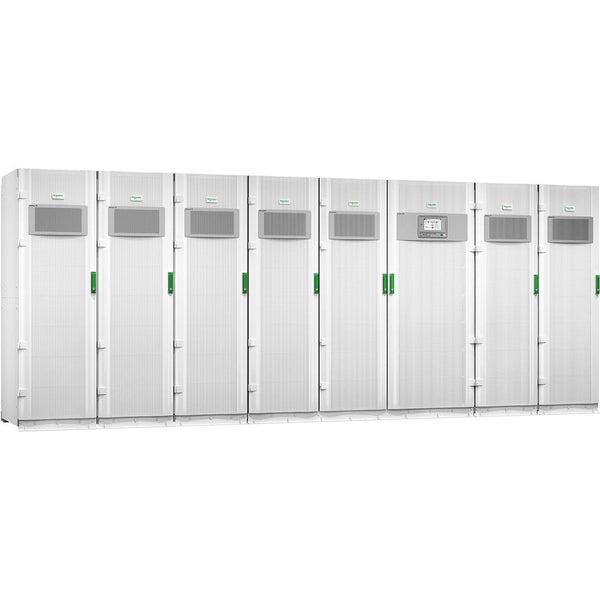

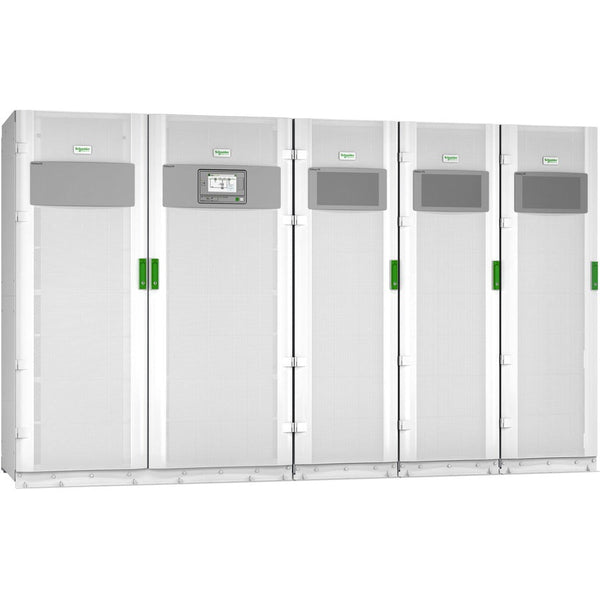

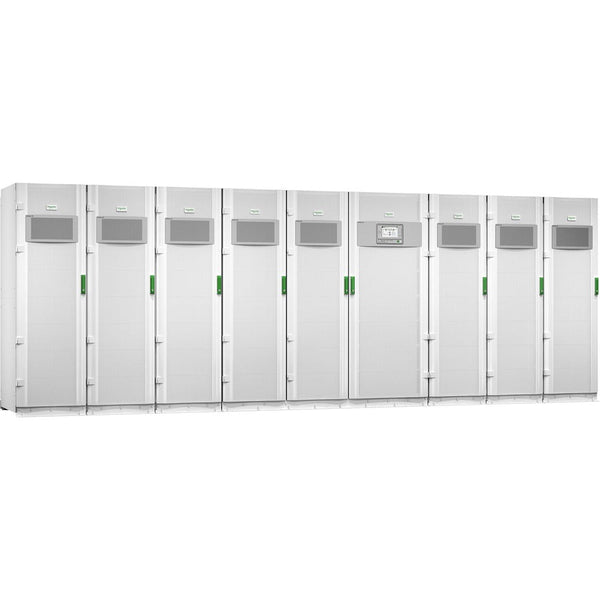

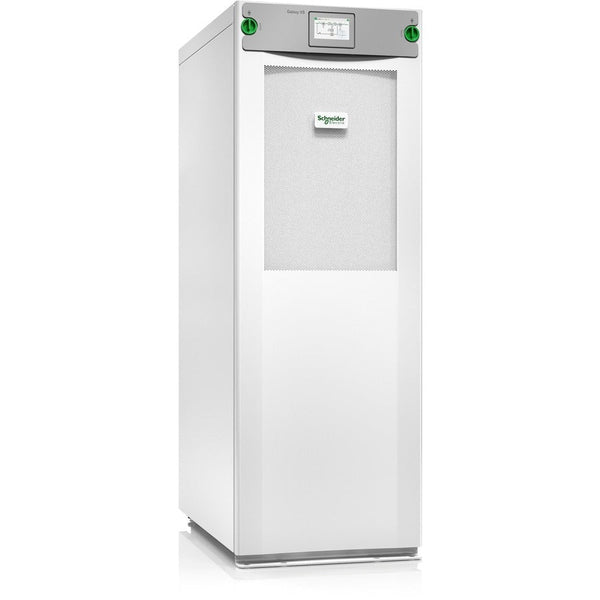

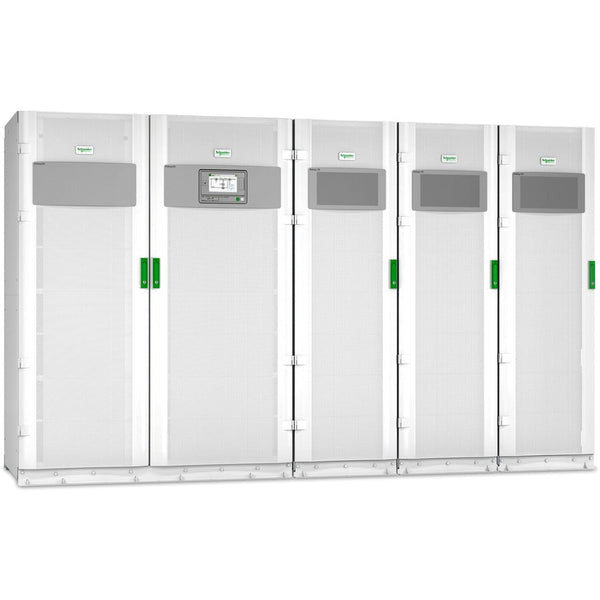

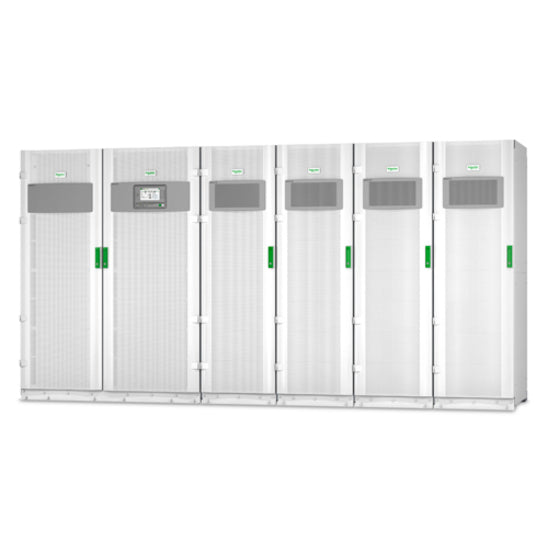

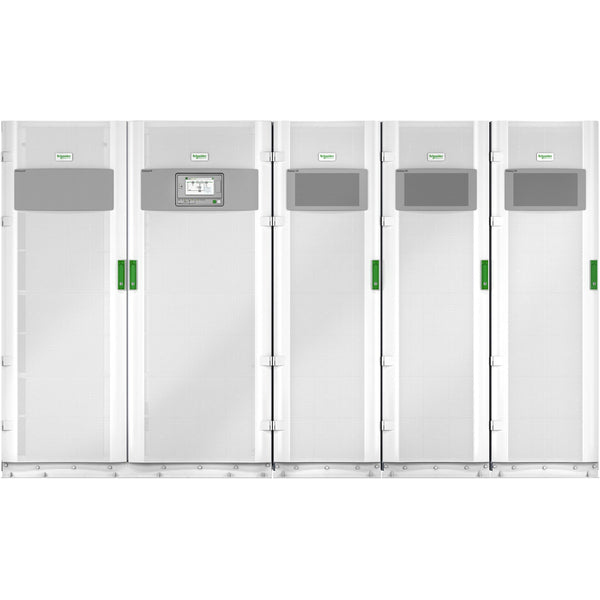

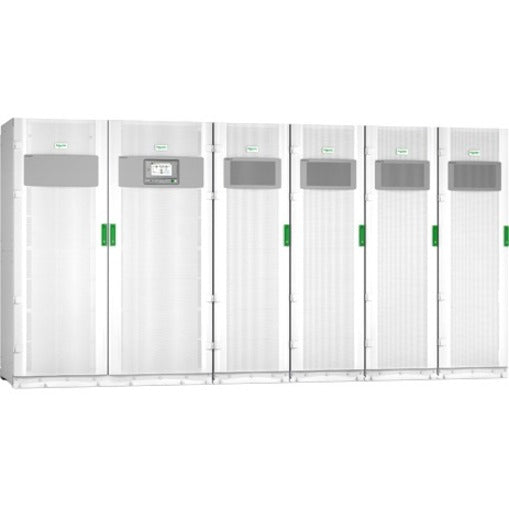

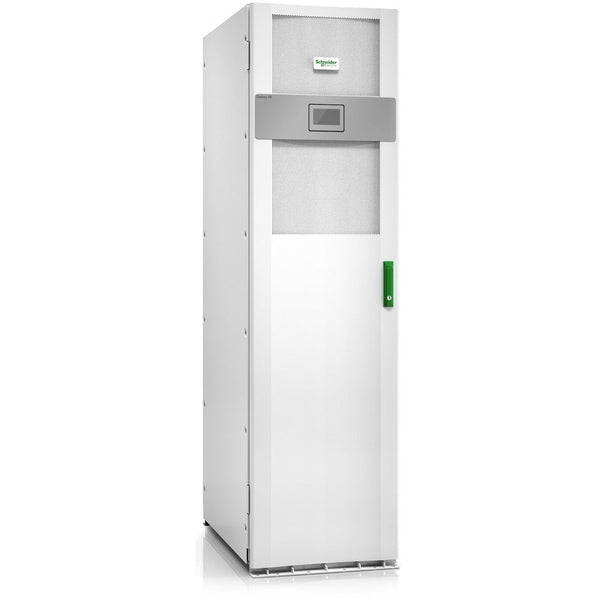

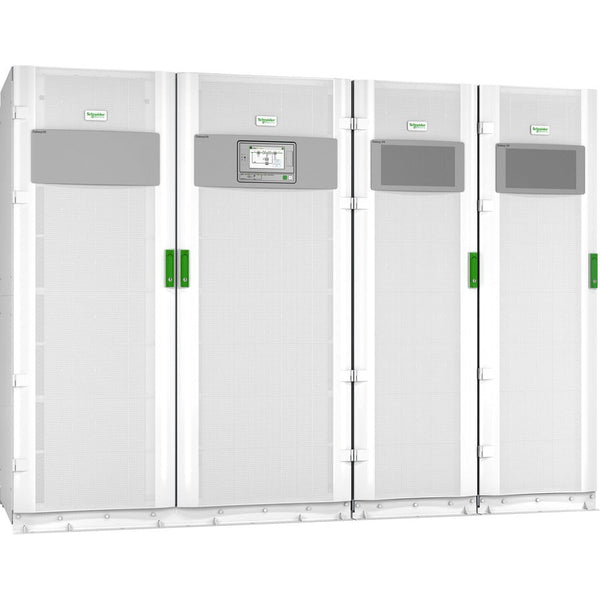

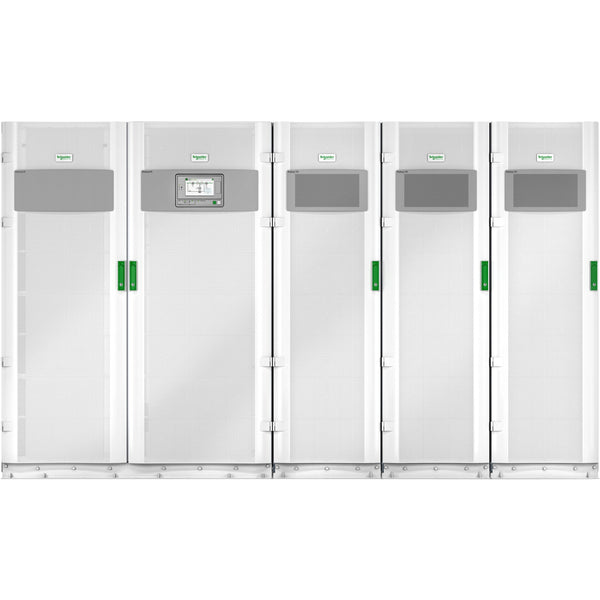

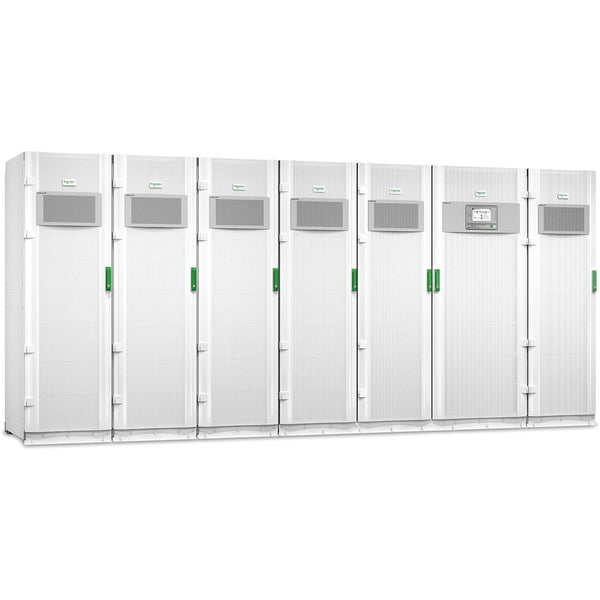

Lorsque l’alimentation en amont est triphasée, lorsque la charge dépasse environ 20 kVA en monophasé ou lorsqu’un transformateur intégré d’abaissement ou d’élévation est requis. Le Galaxy VS couvre de 10 à 150 kVA, le Galaxy VL de 200 à 500 kVA et le Galaxy VX jusqu’à 1,5 MW. Toujours mis en service par Schneider : demandez une visite de site avant de commander.

Appel de courant des charges industrielles?

Les fiches techniques du SRT et du Galaxy précisent le courant de surcharge maximal et sa durée. Pour l’appel de courant au démarrage des moteurs et à l’enclenchement des solénoïdes, dimensionnez l’onduleur selon le pire transitoire, et pas seulement selon la valeur nominale en régime permanent. Notre équipe peut examiner votre profil de charge et recommander la bonne référence.

Autonomie pour l’arrêt ordonné d’un automate?

De 15 à 30 minutes est courant. Le SRT accepte les blocs-batteries externes SRT72BP / SRT96BP. Le SRV et le Symmetra acceptent des armoires de batteries à autonomie prolongée dimensionnées à la commande. Les armoires de batteries du Galaxy sont dimensionnées selon l’autonomie requise à l’installation.

Gestion réseau?

Carte de gestion réseau 3 AP9641 standard sur les SRT de 5 kVA et plus; option SmartSlot sur les SRT plus petits et sur le SRV. Elle offre SNMP v1/v2c/v3, la gestion Web et Modbus TCP, souvent exigés pour l’intégration SCADA ou GTB.

Tolérance à la température ambiante?

L’électronique standard des SRT et SRV est prévue pour une température ambiante jusqu’à 40 °C. La durée de vie des batteries diminue environ de moitié par tranche de 8 °C au-dessus de 25 °C. Pour les locaux industriels chauds, rapprochez les cycles de remplacement des batteries ou choisissez un Smart-UPS Ultra (SRTL) au lithium-ion, qui tolère une température ambiante plus élevée avec moins de dégradation.

Garantie canadienne?

Oui : les conditions de garantie d’usine des APC Smart-UPS SRT, Easy UPS On-Line SRV, Symmetra et Galaxy couvrent les États-Unis et le Canada. Coordonnée par notre équipe canadienne. Expédié du Canada.
