UPS Eaton interactifs

Qu’est-ce qu’un onduleur interactif Eaton?

Un onduleur interactif garde la charge sur le réseau la plupart du temps et utilise un autotransformateur avec régulation automatique de la tension (AVR) pour corriger les basses ou hautes tensions prolongées sans solliciter la batterie. Lors d’une vraie panne, le transfert sur batterie prend quelques millisecondes, assez vite pour la plupart des blocs d’alimentation modernes de serveurs, d’équipement réseau et de stockage. Il convient à la plupart des charges de serveurs, de réseau et de points de vente des PME.

Le catalogue interactif d’Eaton comprend trois familles : le 5E pour les entreprises d’entrée de gamme, le 5P pour les racks et le 5PX / 5PX G2 pour les déploiements à facteur de puissance élevé et à autonomie prolongée. UPSPLUSBATTERY.CA offre la gamme avec les batteries de remplacement Eaton correspondantes. Pour les charges qui ne tolèrent aucun temps de transfert, consultez les onduleurs en ligne à double conversion Eaton (9PX / 9SX). Pour l’entrée de gamme de secours, consultez les onduleurs de secours Eaton. Catalogue Eaton complet : Onduleurs Eaton.

Familles d’onduleurs interactifs Eaton

Le 5P couvre la plupart des déploiements en rack. Le 5PX ajoute un facteur de puissance plus élevé et les batteries externes pour une autonomie prolongée. Le 5E est la tour d’entrée de gamme pour les postes de travail et les petits bureaux à budget serré.

Comment choisir

5P ou 5PX

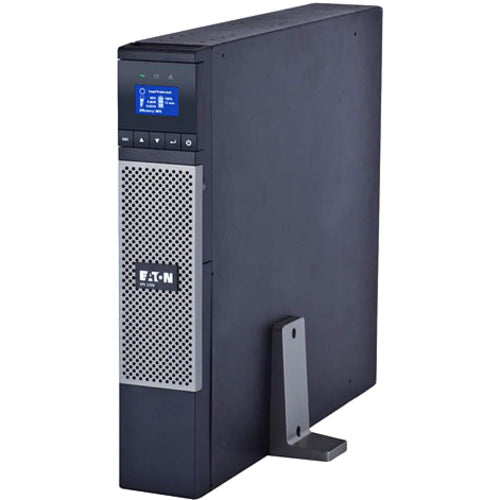

Le 5P a un FP d’environ 0,77 : 5P1000R 1000 VA / 770 W, 5P1500R 1440 VA / 1100 W. Le 5PX a un FP de 0,9 à 1,0 : 5PX1500IRT 1500 VA / 1350 W, 5PX1500RT 1440 VA / 1440 W, et accepte jusqu’à 4 modules de batteries externes. Choisissez le 5P quand l’autonomie de base suffit. Choisissez le 5PX quand il faut une autonomie prolongée par modules externes ou quand le facteur de puissance élevé est déterminant.

Dimensionnement

Additionnez la puissance en watts de toutes les charges, multipliez par 1,25 et choisissez l’onduleur dont la puissance en watts dépasse le total. Deux serveurs 1U (environ 250 W chacun) + commutateur de 24 ports (environ 60 W) + NAS (environ 100 W) ≈ 660 W × 1,25 = 825 W → le 5P1500R (1100 W) convient. Guide de dimensionnement d’un onduleur.

Quand passer à un onduleur en ligne

Passez au 9SX ou 9PX en ligne lorsque la charge ne tolère aucun transfert (médical, VoIP, laboratoire de précision, commandes industrielles) ou lorsque la dérive de fréquence du réseau dépasse la plage de correction de l’AVR d’un onduleur interactif. Comparaison des topologies.

Caractéristiques de référence

Les 5P et 5PX sont livrés avec le logiciel Eaton IPM. Emplacement pour carte Network-M2 pour la surveillance SNMP / Modbus / Web sur les 5P et 5PX (en option; standard sur les variantes G2 NC).

Batteries de remplacement et modules externes

Les 5P / 5PX utilisent des numéros de pièce de batterie 744-A; vérifiez le vôtre sur l’étiquette de l’appareil (eaton.com indique EBP-1613 pour le 5PX1500RTG2). Le 5PX accepte jusqu’à 4 modules de batteries externes (par exemple 5PXEBM48RTG2); le 5P n’a pas d’option de modules externes (eaton.com : « See Eaton 5PX UPS for extended runtimes »). Nous tenons des batteries de remplacement compatibles appariées selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an. Consultez les batteries de remplacement Eaton.

Installation et garantie

Jusqu’à 1500 VA : fiche NEMA 5-15P ou IEC C14, prêt à brancher. 2200 / 3000 VA : habituellement L5-30P ou IEC C20 (suffixe -i). Garantie : 3 ans sur l’électronique et 3 ans sur les batteries avec enregistrement pour les 5P et 5PX (eaton.com). Coordonné par notre équipe canadienne. Expédiés du Canada.

FAQ

5P ou 5PX : lequel?

Même topologie interactive. Le 5P a un FP d’environ 0,77, une large plage de VA et aucune option de modules externes. Le 5PX a un FP de 0,9 à 1,0 et accepte jusqu’à 4 modules de batteries externes pour une autonomie prolongée. Pour les déploiements en rack simples où l’autonomie de base suffit, le 5P. Pour les charges denses ou une autonomie prolongée, le 5PX.

Onde sinusoïdale pure?

Oui sur les 5P et 5PX : onde sinusoïdale pure sur batterie. Le 5E produit une onde sinusoïdale simulée sur les plus petits modèles. Pour tout bloc d’alimentation de serveur à correction active du facteur de puissance, l’audiovisuel sensible ou l’équipement de laboratoire, choisissez un 5P, un 5PX ou passez à un 9SX / 9PX en ligne.

Gestion réseau?

Emplacement pour carte Network-M2 sur les 5P et 5PX : SNMP v1/v2c/v3, Modbus TCP, gestion Web, API RESTful, intégration avec le logiciel Eaton IPM pour la surveillance du parc et l’arrêt ordonné.

Ajouter des modules de batteries externes au 5PX?

Oui. Le 5PX accepte jusqu’à 4 modules de batteries externes (eaton.com). Les tableaux d’autonomie d’Eaton donnent les minutes par module.

Batteries remplaçables à chaud?

eaton.com indique que les batteries des 5P et 5PX sont remplaçables par l’utilisateur; consultez le guide d’utilisation avant de les changer sous charge.

Durée de vie des batteries?

Les batteries au plomb-acide scellées durent habituellement de 4 à 5 ans entre 20 et 25 °C, en milieu climatisé. Quand remplacer la batterie d’un onduleur.

Garantie au Canada?

Oui : les conditions de garantie du fabricant pour les 5P et 5PX d’Eaton couvrent les États-Unis et le Canada. Retours (RMA) coordonnés par notre équipe canadienne. Expédiés du Canada.
