UPS de secours (hors ligne) Eaton

Qu’est-ce qu’un onduleur de secours Eaton?

La topologie de secours (hors ligne) alimente la charge directement par le réseau et ne passe sur batterie que lors d’une panne ou d’un écart hors tolérance. Le temps de transfert est habituellement de 6 à 10 ms. C’est la topologie la plus simple, et le bon choix pour l’équipement de bureau, les points de vente, le petit équipement réseau, les enregistreurs vidéo de sécurité, les modems et les routeurs.

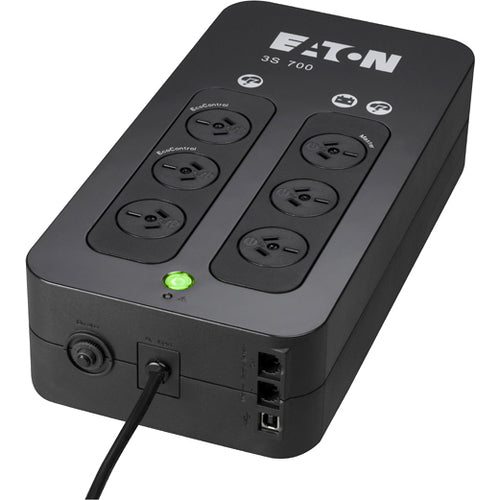

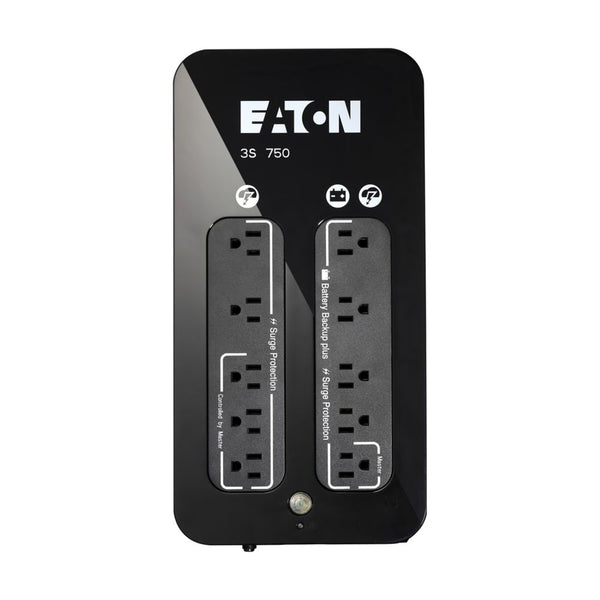

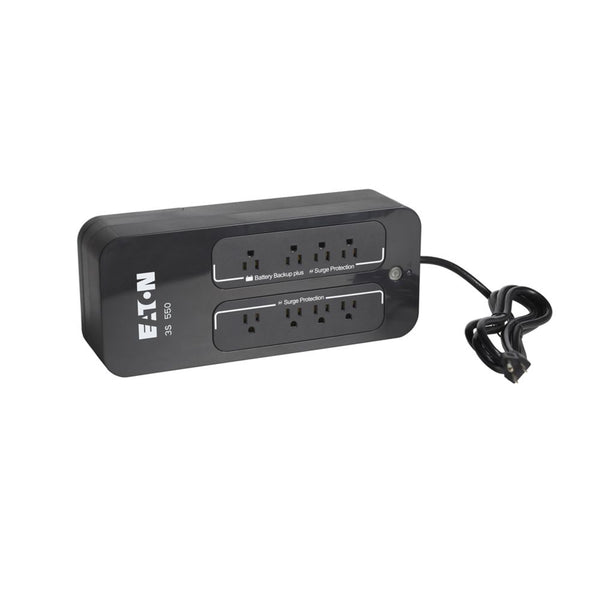

Le palier de secours d’Eaton comprend la série 3S (tour de 550 / 700 VA) et la gamme Ellipse ECO (tour de 500 à 1600 VA avec prises à protection contre les surtensions seulement). UPSPLUSBATTERY.CA tient la gamme avec les batteries de remplacement Eaton correspondantes. Pour les serveurs et les besoins en onde sinusoïdale pure, passez aux onduleurs interactifs Eaton (5P / 5PX). Tout le catalogue Eaton : onduleurs Eaton.

Familles d’onduleurs de secours Eaton

Tous sont livrés avec un port USB d’arrêt et une onde sinusoïdale simulée sur batterie. Les prises sont habituellement réparties entre prises avec batterie de secours et prises avec protection contre les surtensions seulement. Homologués UL, conformes RoHS.

Comment choisir

Secours ou interactif

Le mode de secours convient lorsque le réseau est raisonnablement propre et que la charge tolère un transfert de 6 à 10 ms. L’interactif (Eaton 5P, 5PX) ajoute l’AVR : il relève les basses tensions et abaisse les hautes tensions sans passer sur batterie, ce qui prolonge la durée de vie de la batterie. Comparaison des topologies.

Dimensionnement

Additionnez la puissance nominale en watts de chaque charge, multipliez par 1,25 comme marge, puis choisissez un onduleur dont la puissance en watts dépasse ce total. Modem + routeur + petit NAS, environ 50 W → 3S 550 avec de la marge. Poste de travail + moniteur de 24 po, environ 120 W → Ellipse ECO 1200. Guide de dimensionnement des onduleurs.

Vérifier si le mode de secours convient

Les 3S et Ellipse ECO produisent une onde sinusoïdale simulée (en paliers carrés) sur batterie. Cela convient aux blocs d’alimentation à découpage des ordinateurs de bureau, des moniteurs, des modems, des routeurs, des commutateurs et des NVR. Cela ne convient pas aux blocs d’alimentation de serveurs à PFC actif, à l’instrumentation de laboratoire, à l’équipement médical ni aux moteurs à fort appel de courant.

Référence des caractéristiques

Câble USB inclus pour l’arrêt automatique sous Windows, macOS et Linux. Voyants DEL en façade sur le 3S; écran ACL sur la plupart des modèles Ellipse ECO.

Batteries de remplacement

Les 3S et Ellipse ECO utilisent des cartouches SLA internes selon les spécifications d’Eaton. Des remplacements compatibles sont en stock, appariés selon la tension, la capacité, les bornes et les connecteurs. Garantie UPSPLUSBATTERY de 1 an. Parcourez les batteries de remplacement Eaton.

Installation et garantie

Tous les onduleurs de secours se branchent directement sur une prise NEMA 5-15P standard (3S, Ellipse nord-américain) ou IEC C14 (versions Ellipse IEC). La garantie du fabricant (États-Unis et Canada) est habituellement de 2 ans sur les 3S et Ellipse ECO. Coordonnée par notre équipe canadienne. Expédié du Canada.

FAQ

Un onduleur de secours Eaton protège-t-il un serveur?

Généralement non. Les 3S et Ellipse ECO produisent une onde sinusoïdale simulée sur batterie et ont un transfert de 6 à 10 ms. Pour un serveur ou un NAS, utilisez un 5P, 5PX, 9SX ou 9PX.

Autonomie?

Autonomie standard de 5 à 15 minutes à mi-charge, selon le modèle. Les 3S et Ellipse ECO n’acceptent pas de blocs-batteries externes.

Puis-je remplacer la cartouche de batterie moi-même?

Oui. Porte de batterie sans outil ou vissée. Comment installer une batterie d’onduleur.

Logiciel d’arrêt par USB?

Oui : livré avec un câble USB. Compatible avec Eaton Intelligent Power Protector (IPP), téléchargement gratuit : Windows, Linux, macOS. Compatible NUT.

Prises avec protection contre les surtensions seulement?

La plupart des 3S et Ellipse ECO comprennent de 2 à 4 prises avec protection contre les surtensions seulement, en plus des prises avec batterie de secours.

Durée de vie de la batterie?

De 3 à 5 ans pour une batterie SLA dans un local climatisé de 20 à 25 °C.

Garantie canadienne?

Oui : la garantie des Eaton 3S et Ellipse ECO couvre les États-Unis et le Canada. Expédié du Canada.
