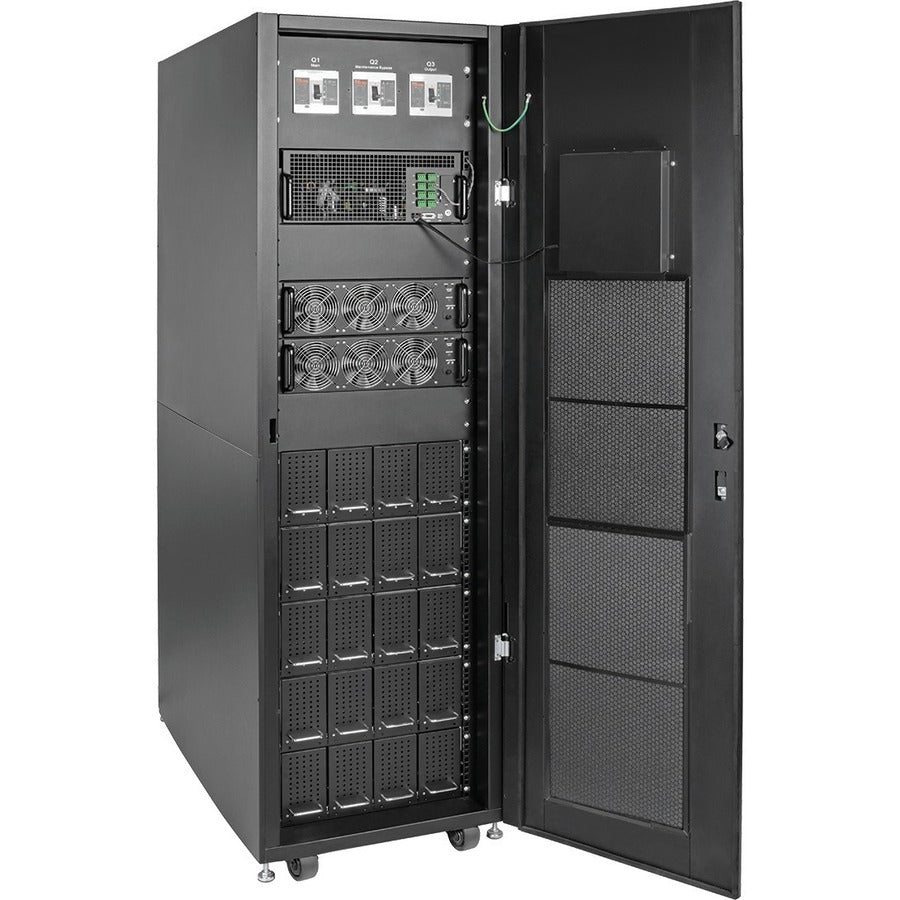

UPS en ligne tour Tripp Lite SmartOnline SVX SVX60KM2P4B 60000 VA / 60000 W 230 V

L’UPS à châssis moyen SmartOnline ® SVX60KM2P4B de Tripp Lite, de 60kVA/60kW, comprend des disjoncteurs d’entrée, de dérivation et de sortie installés, un commutateur de transfert statique (STS) et 2 modules d’alimentation SVX30PM de 30kVA inclus. Ce système accepte jusqu’à 2 modules d’alimentation SVX30PM supplémentaires, installables par l’utilisateur, pour augmenter la capacité jusqu’à 90kW avec une tolérance aux pannes N+1. Quatre modules de batterie internes sont inclus, avec de la place pour 1 batterie interne SVXBM supplémentaire ou un nombre quelconque de blocs-batteries externes compatibles de ±240 V c.c. (vendus séparément).

Grâce à leur conception modulaire et évolutive et à leur fonctionnement VFI (indépendant de la tension et de la fréquence) à haut rendement, les systèmes UPS SmartOnline de la série SVX de Tripp Lite conviennent à la protection d’une grande variété de systèmes TI critiques. La configuration modulaire et évolutive permet d’augmenter la capacité de l’UPS et d’entretenir les modules d’alimentation remplaçables à chaud sans interruption coûteuse. Un rendement de plus de 95 % en mode en ligne standard et de plus de 99 % en mode économie optionnel réduit les coûts d’exploitation et de refroidissement. La configuration à facteur de puissance unitaire offre des valeurs nominales égales en kVA et en kW, soit jusqu’à 25 % de puissance en watts de plus que les conceptions concurrentes courantes à facteur de puissance de 0,8 à 0,9. Sortie c.a. sinusoïdale de qualité réseau avec régulation de la tension de sortie à 1 % et distorsion harmonique totale de sortie inférieure à 1,5 %. L’onduleur IGBT évolué à processeur de signal numérique (DSP) limite la distorsion harmonique totale d’entrée (THDi) à moins de 3 % pour permettre un dimensionnement de génératrice 1:1. La conception à double entrée raccordée en dur permet de fonctionner à partir d’une ou de deux sources d’alimentation pour une meilleure disponibilité du système. La tolérance aux pannes N+1 peut être configurée dès qu’un module d’alimentation SVX30PM de 30kW « supplémentaire » est installé au-delà de la quantité minimale requise. Les options de dérivation automatique et manuelle maintiennent l’équipement raccordé en marche pendant l’entretien courant ou en cas de défaillance d’un module d’alimentation critique.

Caractéristiques

• L’UPS SmartOnline SVX60KM2P4B de Tripp Lite, de 60kVA/60kW, offre une protection électrique de qualité réseau dans un format modulaire et évolutif à châssis moyen, hautement configurable
• Comprend 2 modules d’alimentation SVX30PM de 30kW pour une capacité totale de 60kW; des emplacements libres pour jusqu’à 2 modules d’alimentation SVX30PM de 30kW supplémentaires permettent des configurations évolutives jusqu’à 90kW avec redondance N+1 améliorée
• Les batteries incluses alimentent une pleine charge de 60kW pendant 5 minutes et une demi-charge de 30kW pendant 11,5 minutes; une autonomie prolongée est possible en ajoutant un module de batterie interne SVXBM ou un nombre quelconque de blocs-batteries externes compatibles (vendus séparément)
• Prend en charge le câblage d’entrée et de sortie raccordé en dur 220/380, 230/400 ou 240/415 V c.a., triphasé en étoile 4 fils plus terre
• Testé selon CE pour les applications partout dans le monde
• Interface réseau WEBCARDLX préinstallée
• Le port série permet l’arrêt sans surveillance et la surveillance de l’UPS
• La configuration modulaire à modules d’alimentation remplaçables à chaud permet un entretien simple et rapide sans aucune interruption
• La large plage de tension d’entrée permet un fonctionnement en ligne continu pendant les baisses de tension jusqu’à 120 V (Ph-N) et les surtensions jusqu’à 276 (Ph-N)
• La plage étroite de tension de sortie régule la tension de sortie à 1 % près de la tension nominale choisie de 220/230/240 en mode en ligne à double conversion
• Un rendement de plus de 95 % en mode en ligne à double conversion et de plus de 99 % en mode économie optionnel réduit les coûts d’exploitation et de refroidissement
• Une distorsion harmonique totale d’entrée (THDi) inférieure à 3 % évite de surdimensionner la génératrice par rapport à la capacité de l’UPS
• La conception à double entrée raccordée en dur permet de fonctionner à partir d’une ou de deux sources d’alimentation
• L’affichage combiné ACL/DEL en façade donne l’état complet de l’UPS et offre des options de configuration supplémentaires

• 230 V c.a.
• 380 V c.a.
• 400 V c.a.
• 415 V c.a.

• 220 V c.a.
• 230 V c.a.
• 240 V c.a.
• 380 V c.a.
• 400 V c.a.
• 415 V c.a.

• UPS tour SmartOnline SVX SVX60KM2P4B 60 kVA
• 2 x modules d’alimentation SVX30PM de 30kVA
• 4 x modules de batterie SVXBM
• Interface réseau WEBCARDLX préinstallée
• Manuel du propriétaire
